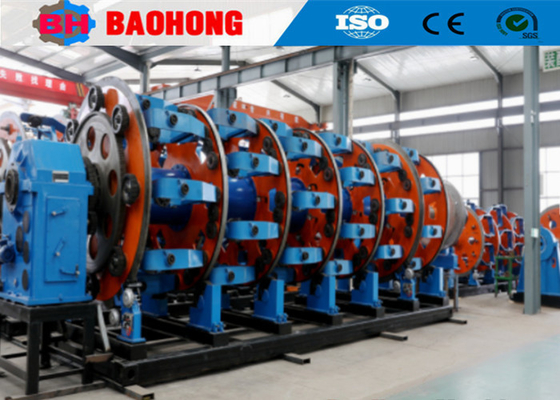

da máquina elétrica da fabricação de cabos de 2000mm tipo planetário para o processo de Armoring

tipo planetário da máquina da fabricação de cabos bondes de 2000mm para o processo de Armoring

1. Aplicação
Estas máquinas de alta velocidade são usadas principalmente para torcer fio de cobre, fio de alumínio, fio de aço, ACSR e cabo de aço. Acompanhada com cabeça de gravação, pode ser usada para núcleos de isolamento e algum processo de torção de cabo de controle e blindagem de fio de aço.

2. Principais características

2.1 O sinal de alarme de fio quebrado é transmitido por pulso e a taxa de parada do fio quebrado é de 100%.

2.2 Mesa de operação com tela de toque tipo gabinete, que é conveniente para operação e tem um formato bonito.

2.3 O tubo quadrado retangular é usado como reforço do torcedor principal para evitar o tremor da placa única.

2.4 O novo tipo de tensor de correia adota um bloco de fricção de alta resistência ao desgaste, o que torna o ajuste mais conveniente e a vida útil mais longa.

2.5 O cabo e o caminho de ar dentro da máquina estão escondidos no tubo quadrado de base para evitar danos e desordem.

3. Tecnologia de processamento

A grande dobradeira é usada para dobrar a placa de aço na estrutura do quadro. Quatro estruturas de armação compartilham o círculo igualmente e são soldadas com os grandes discos em ambos os lados. Além disso, todas as estruturas são soldadas ao tubo central de parede espessa. Toda a estrutura é forte e bonita.

Após o processo de soldagem, toda a estrutura é recozida no forno de recozimento, o que eliminará as tensões internas.

Então toda a estrutura será usinada no grande torno horizontal. Este torno horizontal é grande o suficiente para usinar todas as peças em uma única etapa, sem trocar uma extremidade pela outra. Este processo manterá a concentricidade de toda a estrutura, prolongando a vida útil dos rolamentos em ambas as extremidades.

A furadeira profunda e mandriladora pode girar os furos instalados para os dispositivos de fixação. Os furos para um par de dispositivos de fixação são girados em uma única etapa, o que mantém os dois furos na mesma concentricidade. A concentricidade reduzirá a taxa de ruptura do fio e prolongará o rolamento do dispositivo de fixação.

Este torno vertical de coluna dupla é usado para girar o disco grande da máquina de assentamento tipo berço e o cabrestante da máquina de torcer. Esta máquina pode girar e polir as ranhuras para proteger o cabo e manter a mesma força de desligamento.

Fresadora tipo plaina grande, que é usada para fresar o chassi principal da gaiola de torção principal e do chassi de recolhimento e desembolso. A fresadora tipo plaina grande pode garantir que cada superfície plana seja usinada de uma só vez para manter a distribuição homogênea de altura da superfície usinada pela fresadora. Tudo isso permitirá que toda a máquina funcione sem problemas.

A máquina de balanceamento dinâmico é o principal equipamento de produção para produzir equipamentos de fios e cabos de execução rápida, especialmente a gaiola de torção de estrutura rígida e a gaiola de torção tubular. O processo de usinagem da gaiola de torção levará a diferentes forças excêntricas, que serão detectadas pela máquina de balanceamento dinâmico. Depois de corrigida, a gaiola de torção atenderá facilmente aos requisitos de rotação de alta velocidade e aumentará a vida útil.

O forno de recozimento elétrico é indispensável para produzir máquinas para fabricar fios e cabos, particularmente a máquina de torcer de estrutura rígida e a máquina de torcer tubular. A tensão interna da gaiola de torção principal é grande quando ela é soldada. A tensão interna é liberada fortemente pelo tratamento térmico. Este processo de produção garantirá que a gaiola de torção não tenha deformação e fratura para melhorar a qualidade interna.

4. Parâmetros técnicos

5. Fotos

6. Foto da embalagem

7.Nossa fábrica e introdução

foi fundada em 2006. Nossa empresa está localizada na zona de desenvolvimento econômico da cidade de Hejian, província de Hebei, tem sido o maior fabricante profissional de máquinas de torcer fios e máquinas de assentamento no norte da China.

Desde 2006, contando com o cuidado e apoio de nossos clientes, a Baohong Machinery tem se dedicado à pesquisa e desenvolvimento de máquinas de torcer e colocar fios e tem feito grandes melhorias. Agora nos tornamos a única fábrica que pode desenvolver a produção da série de máquinas de torcer rígido JLK para ser uma linha de montagem de processamento na China, e também desenvolvemos de forma independente as linhas de torção de salto JGB Bow, as linhas de cabeamento do tipo salto CGB Bow e as linhas de assentamento do tipo berço de alta velocidade CLY.

Agora, Hejian Baohong Electrical Machinery Co., Ltd., cobre uma área de 10.000 metros quadrados, oficina de produção de 8.000 metros quadrados. Nossa empresa possui 60 funcionários, incluindo 10 equipes de P&D. O valor da produção anual é atualmente superior a 10 milhões de dólares e se tornou um dos mais importantes fabricantes de máquinas de torcer na China.
