Detalhes do produto:
Condições de Pagamento e Envio:
|
| Nome do equipamento: | Máquina de encalhamento blindada multifuncional do cabo do ISO | Tipo: | Tipo planetário & de Sun |
|---|---|---|---|
| Aplicável para: | Indústria de Fabricação de Cabos | Especificações da bobina: | 400 |
| Materiais: | Aço/Cu/Al | Cor do equipamento: | como solicitação |
| Cor: | De acordo com o pedido do cliente | Período de garantia: | 12 meses |
| Destacar: | Máquina de encalhamento multifuncional do cabo,Máquina de encalhamento blindada do cabo do ISO,Cabo blindado que coloca a máquina |
||

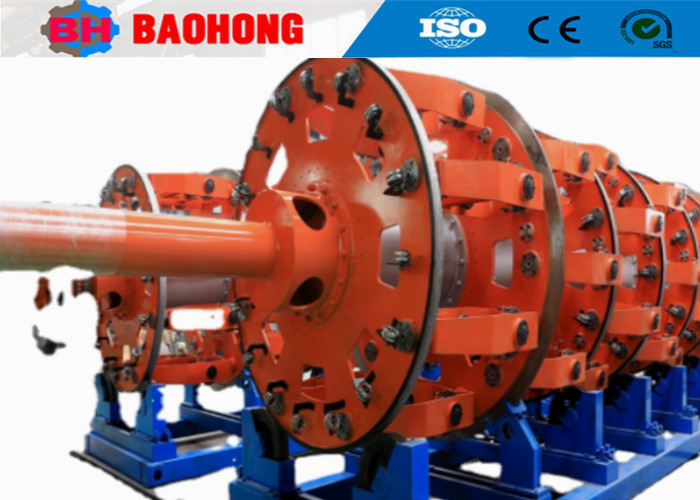

Máquina de Trançar Cabos Blindados Multifuncional ISO com Fio de Aço
1. Aplicação
Esta máquina de blindagem com fio de aço é usada para fabricar cabos de energia isolados em PVC, PE, XLPE, BORRACHA, cabos de borracha de derivação e blindagem, cabos trançados especiais e assim por diante. O núcleo pode ser redondo ou setorial.
2. Componentes principais
|
Suporte de desenrolamento sem eixo de 1600 mm
|
1 conjunto |
|
Gaiola de trançar 24 B
|
1 conjunto |
|
Gaiola de trançar 24 B
|
1 conjunto |
|
Unidade de conformação pós-formadora
|
2 conjuntos |
|
Medidor de metro
|
1 conjunto |
|
Rodas de tração dupla de 1600 (caixa de engrenagens de 27 estágios)
|
1 conjunto |
|
Unidade de travessia por indução elétrica de 1600 mm
|
1 conjunto |
|
Suporte de enrolamento sem eixo de 1600 mm
|
1 conjunto |
|
Motor AC de 37 kW
|
1 conjunto |
|
Caixa de engrenagens classe 27
|
1 conjunto |
|
Eixo de transmissão
|
1 conjunto |
|
Gabinete elétrico de conversão de frequência
|
1 conjunto |
3. Parâmetros técnicos
Modelo (Máquina de Blindagem com Fio de Aço) |
JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Diâmetro do fio de aço | 1-2,5 mm | 1-2,5 mm | 1-2,5 mm | 1-2,5 mm | |
| OD trançado máximo | 40 mm | 55 mm | 60 mm | 70 mm | |
| Passo de Trançagem | Gaiola de Trançar com 24 Bobinas |
38-752 | 51-942 | 63-1144 | 500-4120 |
Gaiola de Trançar com 36 Bobinas |
38-752 | 51-942 | 63-1144 | 500-4120 | |
Gaiola de Trançar com 42 Bobinas |
38-752 | 51-942 | 63-1144 | 500-4120 | |
| Gaiola de Trançar com 48 Bobinas | 38-752 | 51-942 | 63-1144 | 500-4120 | |
| Velocidade de Rotação | Gaiola de Trançar com 24 Bobinas | 98 rpm | 90 rpm | 68,3 rpm | 55 rpm |
| Gaiola de Trançar com 36 Bobinas | 88 rpm | 80 rpm | 58,3 rpm | 45 rpm | |
| Gaiola de Trançar com 42 Bobinas | 78 rpm | 70 rpm | 48,3 rpm | 35 rpm | |
| Gaiola de Trançar com 48 Bobinas | 68 rpm | 60 rpm | 38,3 rpm | 28 rpm | |
Cabo de tração |
Diâmetro da roda do cabo de tração | 1600 mm | 2000 mm | 2000 mm | 2500 mm |
| Força máxima de tração | 10T | 15T | 15T | 20T | |
Potência do motor |
45 KW | 55 KW | 55 KW | 75 KW | |
Tamanho da bobina |
315 mm | 400 mm | 500 mm | 630 mm | |
Bobina de desenrolamento central |
1250 mm | 2000 mm | 2000 mm | 3150 mm | |
Bobina de enrolamento |
1250 mm | 2000 mm | 2000 mm | 3150 mm | |
Velocidade linear máxima de tração |
25 m/min | 30 m/min | 34,7 m/min | 45 m/min | |
Altura central |
1000 mm | 1000 mm | 1000 mm | 1100 mm | |
4. Fotos
5. Foto da embalagem
6. Nossa fábrica e introdução
A Hejian Baohong Electrical Machinery Co., Ltd. foi fundada em 2006. Nossa empresa está localizada na Zona de Desenvolvimento Econômico da Cidade de Hejian, Província de Hebei, e tem sido o maior fabricante profissional de máquinas de trançar e máquinas de emendar fios no Norte da China.
Desde 2006, contando com o cuidado e apoio de nossos clientes, a Baohong Machinery tem se dedicado à pesquisa e desenvolvimento de máquinas de trançar e máquinas de emendar fios e tem feito grandes melhorias. Agora nos tornamos a única fábrica que pode desenvolver a produção da série de máquinas de trançar rígidas JLK para processamento em linha de montagem na China, e também desenvolvemos independentemente as linhas de trançar tipo Bow skip JGB, as linhas de cablagem tipo Bow skip CGB e as linhas de emendar tipo Cradle de alta velocidade CLY.
Atualmente, a Hejian Baohong Electrical Machinery Co., Ltd. abrange uma área de 10.000 metros quadrados, com oficina de produção de 8.000 metros quadrados. Nossa empresa tem 60 funcionários, incluindo 10 funcionários de P&D. O valor de produção anual é superior a 10 milhões de dólares no momento, e nos desenvolvemos em um dos fabricantes de máquinas de trançar mais importantes da China.
