Detalhes do produto:
Condições de Pagamento e Envio:
|
| Name: | Cable Armouring Machine | Type: | Planetary & Sun |
|---|---|---|---|
| Usage: | Cable Making Industry | Drums: | 400 |
| Materials: | Steel/Cu/Al | Motor brand: | SIEMENS |
| Touch screen brand: | SIEMENS | Product painting: | Optional |
| Guarantee time: | 1 year | ||
| Destacar: | máquina da armadura do fio de aço,máquina de aço da armadura da fita |
||

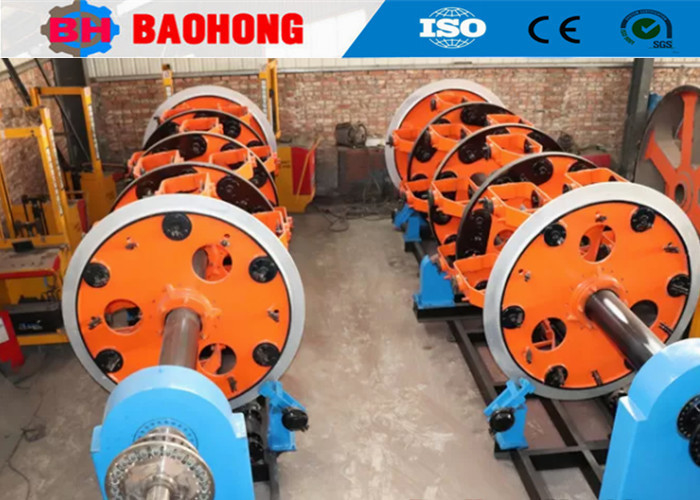

Máquina de blindagem de cabos de alta velocidade, máquina de fixação automática de fita de aço.
1Aplicação
Existem dois tipos de máquinas de blindagem de arame, uma estrutura de tipo planetário e solar e a outra máquina de blindagem de tipo rígido.Mas a máquina de blindagem de fio do tipo planetário e solar com unidade de bloqueio de berço e unidade de torção traseira, que irá atender a blindagem de arame de aço com torção para trás e também a blindagem de tiras de aço.
2Principais componentes
|
Estabilizador de retorno sem eixo de 1600 mm
|
1 conjunto |
|
24 B gaiolas de encalhamento
|
1 conjunto |
|
24 B gaiolas de encalhamento
|
1 conjunto |
|
Ex-unidade
|
2 conjuntos |
|
Contador de medidores
|
1 conjunto |
|
1600 Rodas de tracção dupla ((cartão de engrenagens de 27 etapas)
|
1 conjunto |
|
Unidade de travessia de indução elétrica de 1600 mm
|
1 conjunto |
|
Estabilizador de captação sem eixo de 1600 mm
|
1 conjunto |
|
Motor AC de 37 kW
|
1 conjunto |
|
Caixa de velocidades da classe 27
|
1 conjunto |
|
Eje de transmissão
|
1 conjunto |
|
Armário elétrico de conversão de frequência
|
1 conjunto |
3Parâmetros técnicos
Modelo (máquina de blindagem de arame de aço) |
JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Diâmetro do fio de aço | 1 a 2,5 mm | 1 a 2,5 mm | 1 a 2,5 mm | 1 a 2,5 mm | |
| DSO máxima em naufrágio | 40 mm | 55 mm | 60 mm | 70 mm | |
| Arranque de barragem | 24 A gaiola de caçadores de bobinhos |
38-752 | 51 a 942 | 63- 1144 | 500-4120 |
36 Caixa de encalhamento de bobinos |
38-752 | 51 a 942 | 63- 1144 | 500-4120 | |
42 Gaiolas de barbear |
38-752 | 51 a 942 | 63- 1144 | 500-4120 | |
| 48 Gaiolas de barbear | 38-752 | 51 a 942 | 63- 1144 | 500-4120 | |
| Velocidade de rotação | 24 A gaiola de caçadores de bobinhos | 98 r/min | 90 r/min | 68,3 r/min | 55 r/min |
| 36 Caixa de encalhamento de bobinos | 88 r/min | 80 r/min | 58,3 r/min | 45 r/min | |
| 42 Gaiolas de barbear | 78 r/min | 70 r/min | 48,3 r/min | 35 r/min | |
| 48 Gaiolas de barbear | 68 r/min | 60 r/min | 38,3 r/min | 28 r/min | |
Capstan |
Diâmetro da roda Capstan | 1600 mm | 2000 mm | 2000 mm | 2500 mm |
| Força máxima de arranque | 10T | 15T | 15T | 20T | |
Potência do motor |
45 kW | 55 kW | 55 kW | 75 kW | |
Tamanho da bobina |
315 mm | 400 mm | 500 mm | 630 mm | |
Bobbin Central de Pagamento |
1250 mm | 2000 mm | 2000 mm | 3150 mm | |
Levanta o Bobbin. |
1250 mm | 2000 mm | 2000 mm | 3150 mm | |
Velocidade linear máxima de arranque |
25 m/min | 30 m/min | 34,7 m/min | 45 m/min | |
Altura central |
1000 mm | 1000 mm | 1000 mm | 1100 mm | |
4Fotos.
5Foto de embalagem.
6.Nossa fábrica e apresentação
A Hejian Baohong Electrical Machinery Co., Ltd. foi fundada em 2006.tem sido o maior fabricante profissional de máquinas de filamento de fios e máquinas de colocação no norte da China.
Desde 2006, confiando no cuidado e apoio dos nossos clientes,Baohong Machinery tem sido dedicado à pesquisa e desenvolvimento de máquina de filamento de fio e máquina de colocação e fez uma grande melhoriaAgora nós nos tornamos a única fábrica que pode desenvolver a produção da série de máquinas de enxaguante rígido JLK para ser uma linha de montagem de processamento na China,e também desenvolvemos independentemente as linhas de encalhamento JGB Bow skip, as linhas de cablagem do tipo CGB Bow skip e as linhas de colocação do tipo CLY High speed Cradle.
Agora, Hejian Baohong Electrical Machinery Co., Ltd., cobre uma área de 10000 metros quadrados, oficina de produção 8000 metros quadrados.O valor anual da produção é superior a 10 milhões de dólares no momento, e tornou-se um dos mais importantes fabricantes de máquinas de enrolar na China.
