Detalhes do produto:
Condições de Pagamento e Envio:
|
| Nome da máquina: | Máquina de encalhamento tubular de 7 fios para ACSR | Material: | Fio do Cu, fio do Al e núcleo do cabo isolado |
|---|---|---|---|
| Aplicativo: | Tipo tubular encalhamento | Bobina da tomada-acima: | 1250 milímetros; 1600 milímetros; 2000 milímetros |
| Diâmetro do único fio 400 (do Cu): | φ1.2-2.6 milímetro | Diâmetro do único fio 400 (do Al): | φ1.8-2.6 milímetro |
| Período de garantia: | 12 meses | Cor da máquina: | Opcional |
| Destacar: | Máquina de encalhamento tubular de 7 fios,1250mm Bobbin Tubular Stranding Machine,Máquina de encalhamento tubular de ACSR |
||

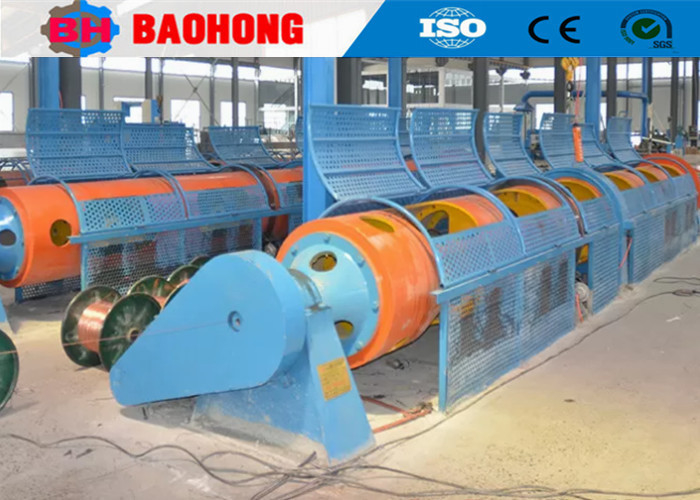

Máquina de Encordoamento Tubular de 7 Fios para ACSR, Bobina de 1250mm
1. Aplicação
As máquinas de alta velocidade são usadas principalmente para encordoar fios de cobre, fios de alumínio, fios de aço, ACSR e cabos de aço. Acompanhadas de cabeçote de aplicação de fita, podem ser usadas para núcleos de isolamento e alguns processos de encordoamento de cabos de controle.
2. Característica
2.1 A gaiola da máquina é uma usinagem integral de dois estágios com pequena oscilação radial e suporte de rolamento dianteiro e traseiro, operação estável, baixo ruído e longa vida útil.
2.2 Máquina capaz de trabalhar em torção ou torção total reversa com a possibilidade de torção reversa variável.
2.3 Tensão do fio mantida constante de bobina de alimentação cheia a vazia.
2.4 Detector de ruptura de fio/fio para cada alimentação.
2.5 Pino pneumático equipado com sistema de travamento de segurança.
3. Parâmetros técnicos
|
Modelo (Máquina de Encordoamento Tubular)
|
JGG-400 | JGG-500 | JGG-630 | |
| Diâmetro do fio único |
Cobre
|
φ1.2-2.6 mm | φ1.4-4 mm | φ2-7 mm |
|
Alumínio
|
φ1.8-2.6 mm | φ1.8-4 mm | φ2-7 mm | |
|
OD máximo do condutor encordoado
|
φ7 mm | φ10 mm | φ12 mm | |
| Passo de encordoamento | Gaiola de Encordoamento de 6 Bobinas | 37-281 mm | 44-338 mm | 82-620 mm |
| Gaiola de Encordoamento de 12 Bobinas | 37-281 mm | 44-338 mm | 82-620 mm | |
| Gaiola de Encordoamento de 18 Bobinas | 44-334 mm | 44-338 mm | 82-620 mm | |
| Velocidade de rotação | Gaiola de Encordoamento de 6 Bobinas | 600 r/min | 600 r/min | 400 r/min |
| Gaiola de Encordoamento de 12 Bobinas | 600 r/min | 500 r/min | 300 r/min | |
| Gaiola de Encordoamento de 18 Bobinas | 450 r/min | 400 r/min | 230 r/min | |
| Cabrestante | Diâmetro da roda do cabrestante | φ600 mm | φ800 mm | φ1000 mm |
|
Força máxima de tração
|
3T | 5T | 5T | |
|
Potência do motor
|
22 KW | 30 KW | 37 KW | |
|
Tamanho da bobina
|
400 mm | 500 mm | 630 mm | |
|
Bobina de alimentação central
|
400 mm | 500 mm | 630 mm | |
|
Bobina de recolhimento
|
1250 mm | 1600 mm | 2000 mm | |
4. Foto
5. Foto da embalagem
6. Nossa fábrica e introdução
Hejian Baohong Electrical Machinery Co., Ltd. foi fundada em 2006. Nossa empresa está localizada na Zona de Desenvolvimento Econômico da cidade de Hejian, província de Hebei, tem sido o maior fabricante profissional de máquinas de encordoamento de fios e máquinas de colocação de cabos no norte da China.
Desde 2006, contando com o cuidado e apoio de nossos clientes, a Baohong Machinery tem se dedicado à pesquisa e desenvolvimento de máquinas de encordoamento de fios e máquinas de colocação de cabos e fez grandes melhorias. Agora, nos tornamos a única fábrica que pode desenvolver a produção da série de máquinas de encordoamento rígidas JLK para ser um processamento de linha de montagem na China, e também desenvolvemos independentemente as linhas de encordoamento Bow skip JGB, as linhas de cablagem tipo Bow skip CGB e as linhas de colocação de cabos tipo Cradle de alta velocidade CLY.
Atualmente, a Hejian Baohong Electrical Machinery Co., Ltd., cobre uma área de 10.000 metros quadrados, oficina de produção de 8.000 metros quadrados. Nossa empresa possui 60 funcionários, incluindo 10 funcionários de P&D. O valor da produção anual é superior a 10 milhões de dólares atualmente, e se tornou um dos fabricantes de máquinas de encordoamento mais importantes da China.
