Detalhes do produto:
Condições de Pagamento e Envio:
|
| Nome do Equipamento: | Tipo tubular máquina de encalhamento | Aplicativo: | Torção de Fios |
|---|---|---|---|
| Materiais: | Fio do Cu, fio do Al e núcleo do cabo isolado | Dimensões do rolo: | 400 milímetros, 500 milímetros, 630 milímetros |
| Cor do equipamento: | como solicitação do cliente | Período de garantia: | 1 ano |
| Destacar: | Tipo tubular equipamento da fabricação de cabos,Máquina de encalhamento tubular do fio de cobre,Equipamento tubular da fabricação de cabos da gaiola |
||
Máquina de Encordoamento Tubular para Equipamentos de Fabricação de Cabos para Fio de Cobre
1. Aplicação
A máquina de encordoamento tubular de alta velocidade é usada para encordoar fios de aço, fios de alumínio e fios de cobre, bem como para cabear cabos de controle.
2. Característica
2.1 A gaiola tubular é recozida, o que reduzirá a tensão interna e aumentará a vida útil.
2.2 Bobinas travadas com pinos mecânicos: um é móvel e outro é fixo, ou a bobina é fixada no eixo por trava.
2.3 Freio pneumático tipo disco para gaiola.
2.4 Um dispositivo eletromagnético de parada por quebra de fio para cada dispositivo de fixação da bobina. Um dispositivo de parada por indução está no contador mecânico. Esses dispositivos detectarão 99,9% de quebra de fio.
3. Parâmetros técnicos
|
Modelo (Máquina de Encordoamento Tubular)
|
JGG-400 | JGG-500 | JGG-630 | |
| Diâmetro do fio único |
Cobre
|
φ1.2-2.6 mm | φ1.4-4 mm | φ2-7 mm |
|
Alumínio
|
φ1.8-2.6 mm | φ1.8-4 mm | φ2-7 mm | |
|
OD máximo do condutor encordoado
|
φ7 mm | φ10 mm | φ12 mm | |
| Passo de encordoamento |
Gaiola de encordoamento de 6 bobinas
|
37-281 mm | 44-338 mm | 82-620 mm |
|
Gaiola de encordoamento de 12 bobinas
|
37-281 mm | 44-338 mm | 82-620 mm | |
|
Gaiola de encordoamento de 18 bobinas
|
44-334 mm | 44-338 mm | 82-620 mm | |
| Velocidade de rotação |
Gaiola de encordoamento de 6 bobinas
|
600 r/min | 600 r/min | 400 r/min |
|
Gaiola de encordoamento de 12 bobinas
|
600 r/min | 500 r/min | 300 r/min | |
|
Gaiola de encordoamento de 18 bobinas
|
450 r/min | 400 r/min | 230 r/min | |
| Puxador |
Diâmetro da roda do puxador
|
φ600 mm | φ800 mm | φ1000 mm |
|
Força máxima de tração
|
3T | 5T | 5T | |
|
Potência do motor
|
22 KW | 30 KW | 37 KW | |
|
Tamanho da bobina
|
400 mm | 500 mm | 630 mm | |
|
Bobina de pagamento central
|
400 mm | 500 mm | 630 mm | |
|
Bobina de recolhimento
|
1250 mm | 1600 mm | 2000 mm | |

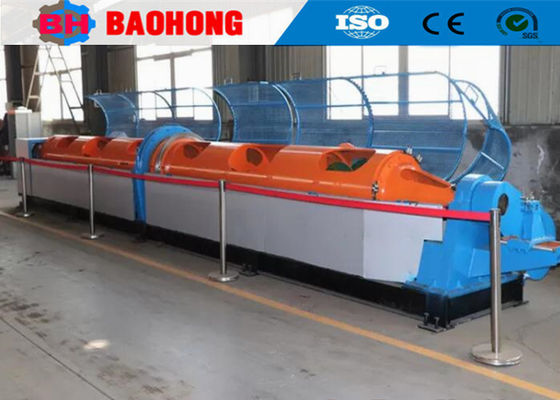

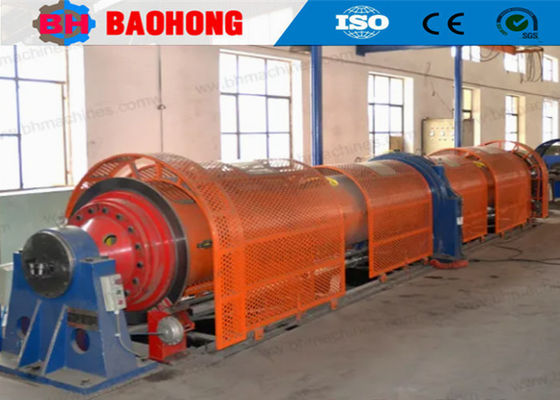

4. Fotos
5. Fotos de embalagem
6. Nossa fábrica e introdução
Hejian Baohong Electrical Machinery Co., Ltd. foi estabelecida em 2006. Nossa empresa está localizada na Zona de Desenvolvimento Econômico da cidade de Hejian, província de Hebei, tem sido o maior fabricante profissional de máquinas de encordoamento de fios e máquinas de colocação de cabos no norte da China.
Desde 2006, contando com o cuidado e apoio de nossos clientes, a Baohong Machinery tem se dedicado à pesquisa e desenvolvimento de máquinas de encordoamento de fios e máquinas de colocação de cabos e fez grandes melhorias. Agora, nos tornamos a única fábrica que pode desenvolver a produção da série de máquinas de encordoamento rígido JLK para ser um processamento de linha de montagem na China, e também desenvolvemos independentemente as linhas de encordoamento Bow skip JGB, as linhas de cablagem tipo Bow skip CGB e as linhas de colocação de cabos tipo berço de alta velocidade CLY.
Agora, Hejian Baohong Electrical Machinery Co., Ltd., cobre uma área de 10.000 metros quadrados, oficina de produção de 8.000 metros quadrados. Nossa empresa tem 60 funcionários, incluindo 10 funcionários de P&D. O valor da produção anual é superior a 10 milhões de dólares atualmente e se tornou um dos fabricantes de máquinas de encordoamento mais importantes da China.
