Detalhes do produto:
Condições de Pagamento e Envio:
|
| Nome: | Tipo máquina da gaiola de encalhamento planetária do cabo de fio | uso para: | Enxaguante de fios |
|---|---|---|---|
| Materiais: | Fio do Cu, do Al e fios de aço | Max.stranded OD (500): | φ35 mm |
| Velocidade linear máxima ((630): | 20 m/min | Código do SH: | 8479400000 |
| Cor da máquina: | Opcional | Tempo de garantia: | 12 meses |
| Destacar: | Máquina de enxaguamento planetário de fios de cobre e alumínio,Máquina de fixação de cordas planetárias por cabo elétrico,China Máquina de Encalhamento Planetário |
||

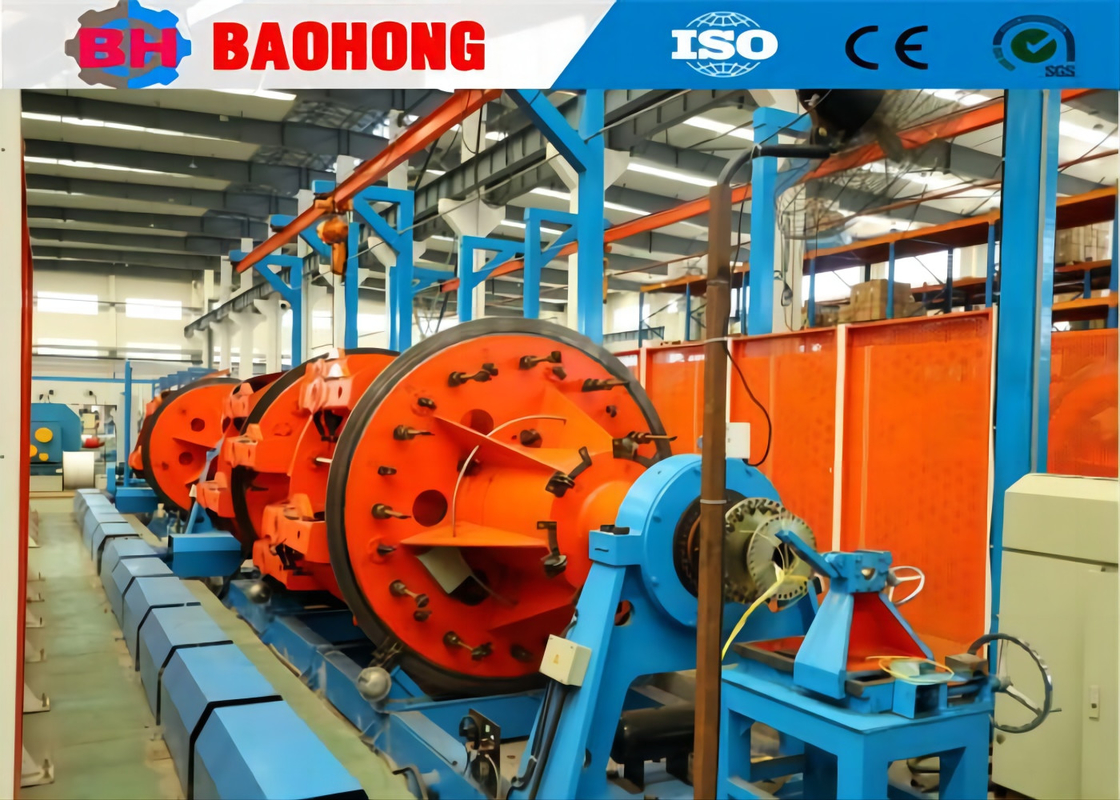

Máquina de filamento planetário fabricada na China para cabo elétrico de cobre e alumínio
1. Utilização
Esta máquina é usada principalmente para o núcleo de fio de alumínio de cobre, fio de alumínio com núcleo de aço e núcleo de fio isolado.O berço da máquina principal adota solda robótica e tratamento de temperação, e o dedal adota a forma de perfuração integral, o que reduz muito a quebra do berço e os danos da pintala causados pelo desalinhamento.
2.Composições principais
2.1. Retribuição
2.2Dispositivo de fixação não metálico (deletável)
2.3. Fundas de condução de arame
2.4. Dispositivo de cinta metálica (selecionável)
2.5Caixa de encalhe.
2.6Contador de comprimento
2.7. Portador de matriz de fecho
2.8. Capstan de rodas duplas
2.9Sistema de transmissão mecânica (selecionável)
2.10Sistema de controlo eléctrico
2.11Sistema de protecção de segurança
2.12Dispositivo de compactação (selecionável)
2.13- Acompanhamento.
3Principal.Características
3.1 Os rolos estão dispostos em quadrados em torno das gaiolas de encalhamento. O eixo central não suporta os rolos.
3.2 Alta rigidez, alto desempenho, alta velocidade e baixa inércia.
3.3 Acionado por uma caixa de velocidades variável de 36 passos, com duplo arrastão e duplo dispositivo ativo.
3.4 O dispositivo de parada de emergência mais avançado, com controlo directo de cada bobina.
3.5 Assegurar o reabastecimento após qualquer quebra de fio, especialmente adequado para cabos de alimentação e cabos de ligação cruzada de alta compactação.
3.6 Sistema de controlo PLC da Siemens, operando em ecrã táctil.
4Parâmetros técnicos
| Modelo (máquina de enxaguamento planetário) | JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Diâmetro do fio único | Cobre | φ1-1,6 mm | φ1-4 mm | φ1,2-5 mm | φ1,5-5 mm |
| Alumínio | φ1,2-2 mm | φ1,2-4 mm | φ1,4-5 mm | φ2,0-5 mm | |
| OD máximo do condutor em cadeia | φ14 mm | φ28 mm | φ35 mm | φ45 mm | |
| Arranque de barragem | 6 Gaiolas para o encalhamento | 26-435 | 39 a 695 | 44-770 | 48-840 |
| 12 Gaiolas de bobinhos | 30 a 526 | 43-774 | 47-858 | 50-928 | |
| 18 Gaiolas de bobinos | 34 a 639 | 47-858 | 55-1001 | 65-1201 | |
| 24 A gaiola de caçadores de bobinhos | 38-749 | 51 a 940 | 63-1151 | 75-1601 | |
| Velocidade de rotação | 6 Gaiolas para o encalhamento | 218 r/min | 120 r/min | 106 r/min | 55 r/min |
| 12 Gaiolas de bobinhos | 118 r/min | 110 r/min | 97.5 r/min | 45 r/min | |
| 18 Gaiolas de bobinos | 108 r/min | 100 r/min | 82.9 r/min | 35 r/min | |
| 24 A gaiola de caçadores de bobinhos | 98 r/min | 90 r/min | 74 r/min | 25 r/min | |
| Capstan | Diâmetro da roda Capstan | 1000 mm | 1600 mm | 1800 mm | 2000 mm |
| Força máxima de arranque | 2T | 5T | 10T | 15T | |
| Potência do motor | 18.5 KW | 22 kW | 37 kW | 55 kW | |
| Tamanho da bobina | 315 mm | 400 mm | 500 mm | 630 mm | |
| Bobbin Central de Pagamento | 315 mm | 1250 mm | 1600 mm | 1600 mm | |
| Bobbin de captação | 1250 mm | 2000 mm | 2000 mm | 2500 mm | |
| Velocidade linear máxima de arranque | 25 m/min | 30 m/min | 340,7 m/min | 20 m/min | |
| Altura central | 1000 mm | 1000 mm | 1000 mm |
|
|
5Foto.
6Foto de embalagem.
7A nossa fábrica e a nossa apresentação.
Hejian Baohong Electrical Machinery Co., Ltd foi criada em 2006.tem sido o maior fabricante profissional de máquinas de filamento de fios e máquinas de colocação no norte da China.
Desde 2006, confiando no cuidado e apoio dos nossos clientes,Baohong Machinery tem sido dedicado à pesquisa e desenvolvimento de máquina de filamento de fio e máquina de colocação e fez uma grande melhoriaAgora nós nos tornamos a única fábrica que pode desenvolver a produção da série de máquinas de enxaguante rígido JLK para ser uma linha de montagem de processamento na China,e também desenvolvemos independentemente as linhas de encalhamento JGB Bow skip, as linhas de cablagem do tipo CGB Bow skip e as linhas de colocação do tipo CLY High speed Cradle.
Agora, Hejian Baohong Electrical Machinery Co., Ltd., cobre uma área de 10000 metros quadrados, oficina de produção 8000 metros quadrados.O valor anual da produção é superior a 10 milhões de dólares no momento, e tornou-se um dos mais importantes fabricantes de máquinas de enrolar na China.
