Detalhes do produto:
Condições de Pagamento e Envio:
|
| Nome do produto: | Máquina de torção planetária para cabo de fio elétrico | uso para: | Encalhamento |
|---|---|---|---|
| Tamanho do rolo: | 500.630 etc. | Materiais para filamentos: | Cabos de cobre, algodão e aço |
| Max.condutor de cadeias OD ((500): | φ35 mm | Max. Velocidade linear de descolagem ((630): | 20 m/min |
| Pintura da máquina: | Requisitos do cliente | Período de garantia: | 12 meses |
| Destacar: | Cortador planetário de cabo de fio elétrico,máquina de torção planetária de fio ACSR,máquina de torção de fio elétrico planetário |
||

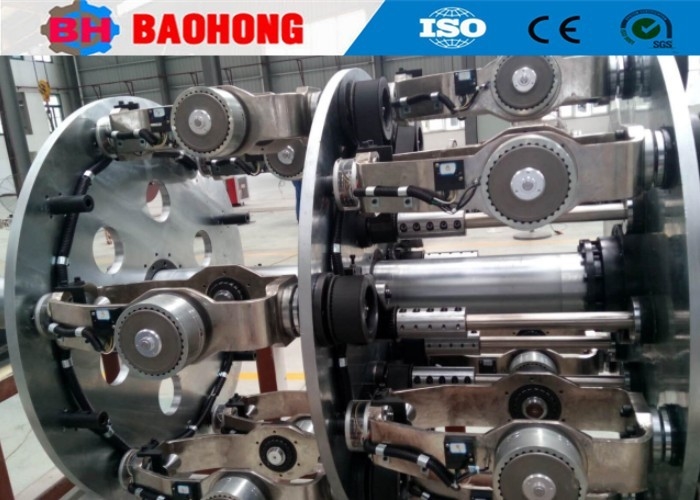

Máquina planetária de enrolamento para cabo de arame elétrico
1. Utilização
Esta máquina para enrolar e cablar os núcleos isolados, ou ACSR, fio de alumínio e condutor.A máquina principal é ligada por um eixo principal de alta resistência e a placa grande por um método de bloqueio flange manga cônica, o que melhora consideravelmente a velocidade de funcionamento do equipamento.
2. Principais componentes
2.1 Pintel tipo de suporte de compensação 1 conjunto
2.2 Posicionamento manual de compensação 1 conjunto
2.3 # suportes de orientação de arame de forma 1 conjunto
2.4 Gaiolas de encalhamento 1 conjunto cada
2.5 Assento a fio 4 conjuntos
2.6 Dispositivo de fixação de fita adesiva não metálica 1 conjunto
2.7 Contador de contadores eléctricos e mecânicos 1 conjunto
2.8 Dispositivo duplo de capstan 1 conjunto
2.9 Tipo de abertura de porta com suporte de travessia 1 conjunto
2.10 Mecanismo de transmissão 1 conjunto
2.11 Sistema de controlo eléctrico 1 conjunto
2.12 vedação de segurança 1 conjunto
3Parâmetros técnicos
| Modelo (máquina de enxaguamento planetário) | JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Diâmetro do fio único | Cobre | φ1-1,6 mm | φ1-4 mm | φ1,2-5 mm | φ1,5-5 mm |
| Alumínio | φ1,2-2 mm | φ1,2-4 mm | φ1,4-5 mm | φ2,0-5 mm | |
| OD máximo do condutor em cadeia | φ14 mm | φ28 mm | φ35 mm | φ45 mm | |
| Arranque de barragem | 6 Gaiolas para o encalhamento | 26-435 | 39 a 695 | 44-770 | 48-840 |
| 12 Gaiolas de bobinhos | 30 a 526 | 43-774 | 47-858 | 50-928 | |
| 18 Gaiolas de bobinos | 34 a 639 | 47-858 | 55-1001 | 65-1201 | |
| 24 A gaiola de caçadores de bobinhos | 38-749 | 51 a 940 | 63-1151 | 75-1601 | |
| Velocidade de rotação | 6 Gaiolas para o encalhamento | 218 r/min | 120 r/min | 106 r/min | 55 r/min |
| 12 Gaiolas de bobinhos | 118 r/min | 110 r/min | 97.5 r/min | 45 r/min | |
| 18 Gaiolas de bobinos | 108 r/min | 100 r/min | 82.9 r/min | 35 r/min | |
| 24 A gaiola de caçadores de bobinhos | 98 r/min | 90 r/min | 74 r/min | 25 r/min | |
| Capstan | Diâmetro da roda Capstan | 1000 mm | 1600 mm | 1800 mm | 2000 mm |
| Força máxima de arranque | 2T | 5T | 10T | 15T | |
| Potência do motor | 18.5 KW | 22 kW | 37 kW | 55 kW | |
| Tamanho da bobina | 315 mm | 400 mm | 500 mm | 630 mm | |
| Bobbin Central de Pagamento | 315 mm | 1250 mm | 1600 mm | 1600 mm | |
| Bobbin de captação | 1250 mm | 2000 mm | 2000 mm | 2500 mm | |
| Velocidade linear máxima de arranque | 25 m/min | 30 m/min | 340,7 m/min | 20 m/min | |
| Altura central | 1000 mm | 1000 mm | 1000 mm |
1100 mm
|
|
4Foto.
5Foto de embalagem.
6A nossa fábrica e a nossa apresentação.
Hejian Baohong Electrical Machinery Co., Ltd foi criada em 2006.tem sido o maior fabricante profissional de máquinas de filamento de fios e máquinas de colocação no norte da China.
Desde 2006, confiando no cuidado e apoio dos nossos clientes,Baohong Machinery tem sido dedicado à pesquisa e desenvolvimento de máquina de filamento de fio e máquina de colocação e fez uma grande melhoriaAgora nós nos tornamos a única fábrica que pode desenvolver a produção da série de máquinas de enxaguante rígido JLK para ser uma linha de montagem de processamento na China,e também desenvolvemos independentemente as linhas de encalhamento JGB Bow skip, as linhas de cablagem do tipo CGB Bow skip e as linhas de colocação do tipo CLY High speed Cradle.
Agora, Hejian Baohong Electrical Machinery Co., Ltd., cobre uma área de 10000 metros quadrados, oficina de produção 8000 metros quadrados.O valor anual da produção é superior a 10 milhões de dólares no momento, e tornou-se um dos mais importantes fabricantes de máquinas de enrolar na China.
7. FAQ
- P: O que podemos oferecer aos nossos clientes?
A: Nosso pessoal profissional de produção e técnico pode treinar os funcionários de nossos clientes e garantir a produção suave dos clientes.
- Q: Quanto tempo dura a garantia da máquina?
A: Período de garantia de um ano (desde a conclusão da depuração mecânica na fábrica do comprador)
- P: Por que escolho a sua empresa?
R: Temos mais de 15 anos de experiência profissional na produção de máquinas de cabos, fornecendo produtos de alta qualidade e alta segurança.
Temos uma equipa experiente de trabalhadores qualificados e engenheiros.
Podemos apoiar o treinamento de engenheiros estrangeiros.
Podemos personalizar o desenho, para aceitar o desenho da amostra do cliente.
Podemos fornecer aos clientes serviço pós-venda.
