Detalhes do produto:
Condições de Pagamento e Envio:
|
| Nome do equipamento: | Strander planetário de condução de motor separado | Adequado para: | Encalhe |
|---|---|---|---|
| Dimensões do rolo: | 500.630 etc. | Materiais para filamentos: | Cabos de cobre, algodão e aço |
| Max.condutor de cadeias OD ((500): | φ35 mm | Max. Velocidade linear de descolagem ((630): | 20 m/min |
| Cor do equipamento: | Opcional | Período de garantia: | 12 meses |
| Destacar: | Cortador planetário de cabo de fio tipo gaiola,máquina de torção de fio planetário de 35 mm,máquina de torção de cabo de fio personalizada |
||
Máquina de Trançar Planetária Tipo Gaiola para Cabos de Fio
1. Uso
Esta máquina é usada principalmente para trançar condutores de Cu, Al, ACSR e núcleo de cabo de isolamento, etc. Também pode ser usada para blindagem de fios de Cu.
O equipamento adota a forma de contra-torque planetário de 360°, as engrenagens de contra-torque são todas acabadas e retificadas, o que reduz significativamente o nível de ruído do equipamento.
2. Componentes Principais
2.1 Suporte de desenrolamento tipo pino 1 conjunto
2.2 Suporte de desenrolamento manual 1 conjunto
2.3 Suporte de guia de fio em forma de # 1 conjunto
2.4 Gaiola de trançar cada 1 conjunto
2.5 Assento da matriz de montagem de fio 4 conjuntos
2.6 Dispositivo de fita não metálica 1 conjunto
2.7 Contador elétrico e mecânico de metros 1 conjunto
2.8 Dispositivo de capstan duplo 1 conjunto
2.9 Bobinador tipo portal com suporte de travessia 1 conjunto
2.10 Sistema de transmissão do mecanismo 1 conjunto
2.11 Sistema de controle elétrico 1 conjunto
2.12 Grade de segurança 1 conjunto
3. Parâmetros técnicos
| Modelo (Máquina de Trançar Planetária) | JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Diâmetro do fio único | Cobre | φ1-1.6 mm | φ1-4 mm | φ1.2-5 mm | φ1.5-5 mm |
| Alumínio | φ1.2-2 mm | φ1.2-4 mm | φ1.4-5 mm | φ2.0-5 mm | |
| OD máximo do condutor trançado | φ14 mm | φ28 mm | φ35 mm | φ45 mm | |
| Passo de Trançagem | Gaiola de trançar de 6 bobinas | 26-435 | 39-695 | 44-770 | 48-840 |
| Gaiola de trançar de 12 bobinas | 30-526 | 43-774 | 47-858 | 50-928 | |
| Gaiola de trançar de 18 bobinas | 34-639 | 47-858 | 55-1001 | 65-1201 | |
| Gaiola de trançar de 24 bobinas | 38-749 | 51-940 | 63-1151 | 75-1601 | |
| Velocidade de Rotação | Gaiola de trançar de 6 bobinas | 218 rpm | 120 rpm | 106 rpm | 55 rpm |
| Gaiola de trançar de 12 bobinas | 118 rpm | 110 rpm | 97.5 rpm | 45 rpm | |
| Gaiola de trançar de 18 bobinas | 108 rpm | 100 rpm | 82.9 rpm | 35 rpm | |
| Gaiola de trançar de 24 bobinas | 98 rpm | 90 rpm | 74 rpm | 25 rpm | |
| Capstan | Diâmetro da roda do capstan | 1000 mm | 1600 mm | 1800 mm | 2000 mm |
| Força máxima de tração | 2T | 5T | 10T | 15T | |
| Potência do motor | 18.5 KW | 22 KW | 37 KW | 55 KW | |
| Tamanho da bobina | 315 mm | 400 mm | 500 mm | 630 mm | |
| Bobina de desenrolamento central | 315 mm | 1250 mm | 1600 mm | 1600 mm | |
| Bobina de enrolamento | 1250 mm | 2000 mm | 2000 mm | 2500 mm | |
| Velocidade linear máxima de tração | 25 m/min | 30 m/min | 34.7 m/min | 20 m/min | |
| Altura central | 1000 mm | 1000 mm | 1000 mm |
1100 mm
|
|

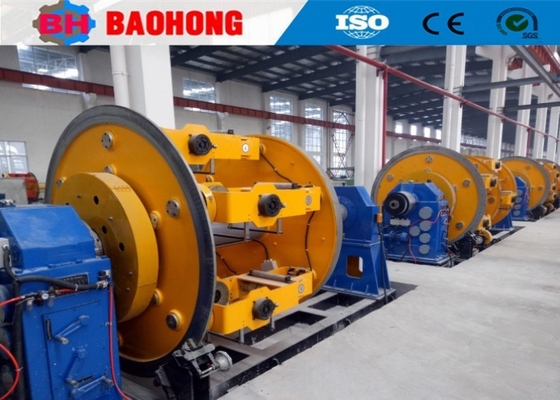

4. Foto
5. Foto da embalagem
6. Nossa fábrica e introdução
A Hejian Baohong Electrical Machinery Co., Ltd. foi fundada em 2006. Nossa empresa está localizada na Zona de Desenvolvimento Econômico da Cidade de Hejian, Província de Hebei, e tem sido o maior fabricante profissional de máquinas de trançar e enrolar fios no Norte da China.
Desde 2006, contando com o cuidado e apoio de nossos clientes, a Baohong Machinery tem se dedicado à pesquisa e desenvolvimento de máquinas de trançar e enrolar fios e tem feito grandes melhorias. Agora nos tornamos a única fábrica que pode desenvolver a produção da série de máquinas de trançar rígidas JLK para processamento em linha de montagem na China, e também desenvolvemos independentemente as linhas de trançar JGB Bow skip, as linhas de cablagem tipo Bow skip CGB e as linhas de enrolar de alta velocidade CLY tipo Cradle.
Atualmente, a Hejian Baohong Electrical Machinery Co., Ltd. abrange uma área de 10.000 metros quadrados, com oficina de produção de 8.000 metros quadrados. Nossa empresa tem 60 funcionários, incluindo 10 funcionários de P&D. O valor de produção anual é superior a 10 milhões de dólares atualmente, e se desenvolveu em um dos mais importantes Fabricantes de Máquinas de Trançar na China.
7. FAQ
− P: O que podemos oferecer aos nossos clientes?
R: Nosso pessoal de produção e técnico profissional pode treinar os funcionários de nossos clientes e garantir a produção tranquila dos clientes. E forneceremos aos nossos clientes serviço pós-venda.
− P: Quanto tempo dura a garantia da máquina?
R: Período de garantia de um ano (desde a conclusão da depuração mecânica na fábrica do comprador)
− P: Por que escolher sua empresa?
R: Temos mais de 15 anos de experiência profissional na produção de máquinas de cabos, fornecendo produtos de alta qualidade e alta segurança.
Temos uma equipe experiente de trabalhadores qualificados e engenheiros.
Podemos oferecer treinamento de engenheiros no exterior.
Podemos personalizar o design, aceitar o design de amostra do cliente.
Podemos fornecer serviço pós-venda aos clientes.
