Detalhes do produto:
Condições de Pagamento e Envio:
|
| Nome do produto: | Strander PN1250/1600 planetário da bobina | Forma: | Planeta |
|---|---|---|---|
| Dimensões do rolo: | 500 | Materiais: | Aço |
| Torção traseira: | equipado | Cores: | Opcional |
| Código do SH: | 847940 | Período de garantia: | 1 ano |
| Utilização: | Encalhamento | ||
| Destacar: | Bobbin Planetary Strander,Bobbin Cable Making Machine,Máquina de encalhamento planetária do cabo de fio PN1250 |
||

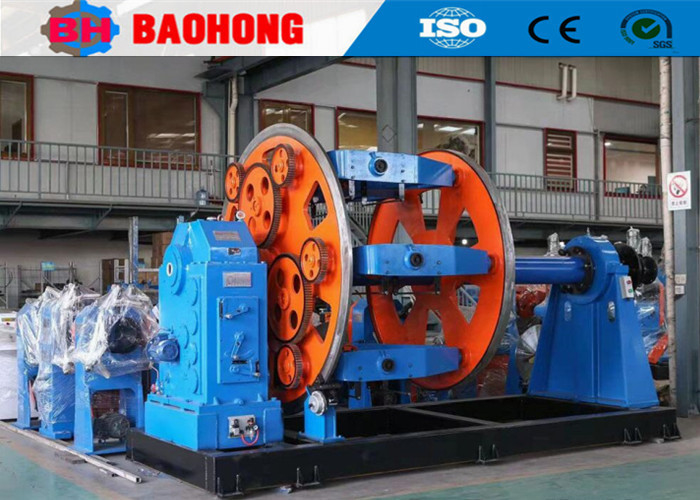

Máquina de Fabricação de Cabos PN1250 / 1600 bobina planetária strander
1. Utilização
Esta máquina é adotada para enrolar e cablar os núcleos isolados, ou ACSR, fio de alumínio e condutor nus.
2Personagem principal
2.1Existem dois métodos para virar para trás: mecanismo planetário.
2.2A gaiola de torção sem eixo é equipada com um mecanismo de controlo da tensão de atrito.
2.3. Função de filamento síncrono:De acordo com diferentes requisitos de filamento,a gaiola com diferentes bobinas pode combinar-se livremente.Cada gaiola pode ser definida com um tubo síncrono para fixar mais fios,que é realizar a multifunção de uma máquina.
3Configuração
Pagamento, mainframes de 6 reels, 12 reels, 18 reels, 24 reels e 30 reels, suporte de dados, tape lapper, unidade de blindagem, arranque, decolagem, sistema acionado e sistema elétrico.
4Parâmetros técnicos
| Modelo (máquina de enxaguamento planetário) | JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Diâmetro do fio único | Cobre | φ1-1,6 mm | φ1-4 mm | φ1,2-5 mm | φ1,5-5 mm |
| Alumínio | φ1,2-2 mm | φ1,2-4 mm | φ1,4-5 mm | φ2,0-5 mm | |
| OD máximo do condutor em cadeia | φ14 mm | φ28 mm | φ35 mm | φ45 mm | |
| Arranque de barragem | 6 Gaiolas para o encalhamento | 26-435 | 39 a 695 | 44-770 | 48-840 |
| 12 Gaiolas de bobinhos | 30 a 526 | 43-774 | 47-858 | 50-928 | |
| 18 Gaiolas de bobinos | 34 a 639 | 47-858 | 55-1001 | 65-1201 | |
| 24 A gaiola de caçadores de bobinhos | 38-749 | 51 a 940 | 63-1151 | 75-1601 | |
| Velocidade de rotação | 6 Gaiolas para o encalhamento | 218 r/min | 120 r/min | 106 r/min | 55 r/min |
| 12 Gaiolas de bobinhos | 118 r/min | 110 r/min | 97.5 r/min | 45 r/min | |
| 18 Gaiolas de bobinos | 108 r/min | 100 r/min | 82.9 r/min | 35 r/min | |
| 24 A gaiola de caçadores de bobinhos | 98 r/min | 90 r/min | 74 r/min | 25 r/min | |
| Capstan | Diâmetro da roda Capstan | 1000 mm | 1600 mm | 1800 mm | 2000 mm |
| Força máxima de arranque | 2T | 5T | 10T | 15T | |
| Potência do motor | 18.5 KW | 22 kW | 37 kW | 55 kW | |
| Tamanho da bobina | 315 mm | 400 mm | 500 mm | 630 mm | |
| Bobbin Central de Pagamento | 315 mm | 1250 mm | 1600 mm | 1600 mm | |
5Fotos.
6Foto de embalagem.
7A nossa fábrica e a nossa apresentação.
A Hejian Baohong Electrical Machinery Co., Ltd. foi fundada em 2006.tem sido o maior fabricante profissional de máquinas de filamento de fios e máquinas de colocação no norte da China.
Desde 2006, confiando no cuidado e apoio dos nossos clientes,Baohong Machinery tem sido dedicado à pesquisa e desenvolvimento de máquina de filamento de fio e máquina de colocação e fez uma grande melhoriaAgora nós nos tornamos a única fábrica que pode desenvolver a produção da série de máquinas de enxaguante rígido JLK para ser uma linha de montagem de processamento na China,e também desenvolvemos independentemente as linhas de encalhamento JGB Bow skip, as linhas de cablagem do tipo CGB Bow skip e as linhas de colocação do tipo CLY High speed Cradle.
Agora, Hejian Baohong Electrical Machinery Co., Ltd., cobre uma área de 10000 metros quadrados, oficina de produção 8000 metros quadrados.O valor anual da produção é superior a 10 milhões de dólares no momento, e tornou-se um dos mais importantes fabricantes de máquinas de enrolar na China.
