Detalhes do produto:
Condições de Pagamento e Envio:
|
| Product name: | Durable Bearing Type Tubular Stranding Machine | Shape: | Tubular |
|---|---|---|---|
| Dimensões do rolo: | 400 milímetros, 500 milímetros, 630 milímetros | Materials: | Cu, Al,Steel wires |
| Take-up bobbin: | 1250 mm ；1600 mm；2000 mm | Center Pay off bobbin: | 400 mm；500 mm；630 mm |
| Painting: | Customer customized | Warranty period: | 1 year warranty |
| Destacar: | Tipo de carregamento durável Strander tubular,Fio que faz o strander planetário,Máquina de encalhamento dobro tubular da torção |
||

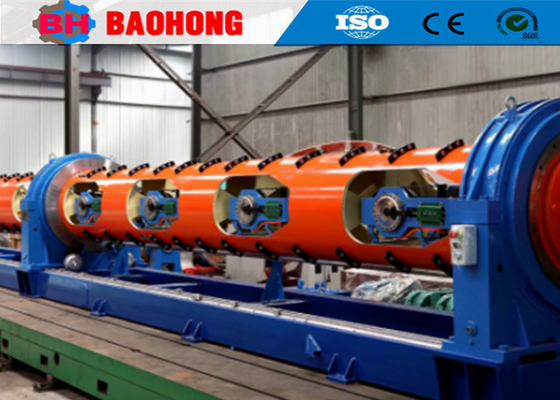

Máquina de filamento tubular de tipo rolamento durável para a indústria de fabricação de fios
1Aplicação
Esta máquina de fabricação de cabos elétricos de alta velocidade é usada para enrolar fios de cobre, fios de alumínio, fios de aço, fios de núcleo de aço enrolados em alumínio e cordas de fio de aço.Três conjuntos de rolamentos grandes são usados para suportar o tubo rotativo da série JGG630 para atingir uma maior velocidade de rotação, desempenho suave e uma vida útil mais longa dos rolamentos.
2. Componente
2.1.Básico: suporte de desbloqueio, máquina principal, estação de lubrificação, suporte de matriz, rodas de capstan, captação do eixo final com travessão, regulador de velocidade CC, PLC Siemens, ecrã táctil, gabinete de controle elétrico,e escritório de operações.
2.2A opção do utilizador: regulador de velocidade de frequência variável AC,A Comissão propõe que o Conselho adopte uma decisão sobre a proposta de directiva.
3Parâmetros técnicos
|
Modelo (máquina de enxaguamento tubular)
|
JGG-400 |
JGG-500 |
JGG-630 |
|
|
Diâmetro do fio único |
Cobre |
φ1,2-2,6 mm |
φ1,4-4 mm |
φ2-7 mm |
|
Alumínio |
φ1,8-2,6 mm |
φ1,8-4 mm |
φ2-7 mm |
|
|
OD máximo do condutor em cadeia
|
φ7 mm |
φ10 mm |
φ12 mm |
|
|
Arranque de barragem |
6 Gaiolas para o encalhamento |
37 a 281 mm |
44-338 mm |
82 a 620 mm |
|
12 Gaiolas de bobinhos |
37 a 281 mm |
44-338 mm |
82 a 620 mm |
|
|
18 Gaiolas de bobinos |
44 a 334 mm |
44-338 mm |
82 a 620 mm |
|
|
Velocidade de rotação |
6 Gaiolas para o encalhamento |
600 r/min |
600 r/min |
400 r/min |
|
12 Gaiolas de bobinhos |
600 r/min |
500 r/min |
300 r/min |
|
|
18 Gaiolas de bobinos |
450 r/min |
400 r/min |
230 r/min |
|
|
Capstan |
Diâmetro da roda Capstan |
φ600 mm |
φ800 mm |
φ1000 mm |
|
Força máxima de arranque |
3T |
5T |
5T |
|
|
Potência do motor
|
22 kW |
30 kW |
37 kW |
|
|
Tamanho da bobina
|
400 mm |
500 mm |
630 mm |
|
|
Bobbin Central de Pagamento
|
400 mm |
500 mm |
630 mm |
|
|
Bobbin de captação
|
1250 mm |
1600 mm |
2000 mm |
|
4Foto.
5Foto de embalagem.
6A nossa fábrica e a nossa apresentação.
A Hejian Baohong Electrical Machinery Co., Ltd. foi fundada em 2006.tem sido o maior fabricante profissional de máquinas de filamento de fios e máquinas de colocação no norte da China.
Desde 2006, confiando no cuidado e apoio dos nossos clientes,Baohong Machinery tem sido dedicado à pesquisa e desenvolvimento de máquina de filamento de fio e máquina de colocação e fez uma grande melhoriaAgora nós nos tornamos a única fábrica que pode desenvolver a produção da série de máquinas de enxaguante rígido JLK para ser uma linha de montagem de processamento na China,e também desenvolvemos independentemente as linhas de encalhamento JGB Bow skip, as linhas de cablagem do tipo CGB Bow skip e as linhas de colocação do tipo CLY High speed Cradle.
Agora, Hejian Baohong Electrical Machinery Co., Ltd., cobre uma área de 10000 metros quadrados, oficina de produção 8000 metros quadrados.O valor anual da produção é superior a 10 milhões de dólares no momento, e tornou-se um dos mais importantes fabricantes de máquinas de enrolar na China.
