Detalhes do produto:
Condições de Pagamento e Envio:
|
| Nome do produto: | Tipo máquina da gaiola de encalhamento planetária do cabo de fio | Aplicativo: | Torção de Fios |
|---|---|---|---|
| Materiais: | Cabos de cobre, algodão e aço | Max.condutor de cadeias OD ((500): | φ35 mm |
| Max. Velocidade linear de descolagem ((630): | 20 m/min | Código HS: | 847940 |
| Pintura de equipamentos: | Conforme solicitação | Tempo de garantia: | 1 ano |
| Destacar: | Máquina de encalhamento planetária do cabo de fio,Tipo máquina da gaiola de encalhamento do cabo de fio,fio de cobre de 20 m/min que torce a máquina |
||

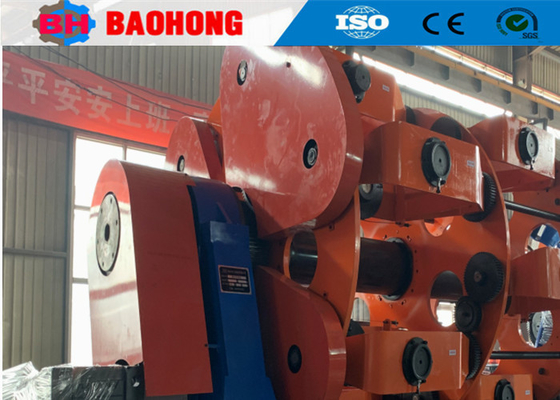

Máquina de Encordoamento de Cabos de Fios Planetária Tipo Gaiola 20 M/Min
1. Uso
Esta máquina é usada para encordoar fios de alumínio flexíveis ou fios de cobre com torção reversa, ou compactar e encordoar os condutores redondos ou de setor. Também pode encordoar os núcleos isolados e fazer blindagem de aço para cabos de energia.
2. Principais Composições
2.1. Desbobinador
2.2. Dispositivo de encintamento não metálico (opcional)
2.3. Suporte guia de fios
2.4. Dispositivo de encintamento metálico (opcional)
2.5. Gaiola de encordoamento
2.6. Contador de comprimento
2.7. Suporte da matriz de fechamento
2.8. Guincho de roda dupla
2.9. Sistema de transmissão mecânica (opcional)
2.10. Sistema de controle elétrico
2.11. Sistema de proteção de segurança
2.12. Dispositivo de compactação (opcional)
2.13. Recolhedor
3. Principais Características
3.1 Os carretéis são dispostos em quartos ao redor das gaiolas de encordoamento. O eixo central não suporta os carretéis.
3.2 Alta rigidez, alto desempenho, alta velocidade e baixa inércia.
3.3 Acionado por caixa de engrenagens variável de 36 estágios, tração dupla e dispositivo ativo duplo. A distribuição natural do fio evita danos por abrasão durante o encordoamento.
3.4 O dispositivo de parada de emergência mais avançado, controlando diretamente cada carretel. Assim que qualquer fio se romper, toda a máquina parará automaticamente de uma vez.
3.5 Garantindo o fornecimento após a ruptura de qualquer fio, especialmente adequado para cabos de energia e produção de cabos de ligação cruzada altamente compactados.
3.6 Sistema de controle PLC, operando em tela sensível ao toque.
4. Parâmetros técnicos
| Modelo (Máquina de Encordoamento Planetária) | JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Diâmetro do fio único | Cobre | φ1-1,6 mm | φ1-4 mm | φ1,2-5 mm | φ1,5-5 mm |
| Alumínio | φ1,2-2 mm | φ1,2-4 mm | φ1,4-5 mm | φ2,0-5 mm | |
| OD máximo do condutor encordoado | φ14 mm | φ28 mm | φ35 mm | φ45 mm | |
| Passo de encordoamento | Gaiola de encordoamento de 6 bobinas | 26-435 | 39-695 | 44-770 | 48-840 |
| Gaiola de encordoamento de 12 bobinas | 30-526 | 43-774 | 47-858 | 50-928 | |
| Gaiola de encordoamento de 18 bobinas | 34-639 | 47-858 | 55-1001 | 65-1201 | |
| Gaiola de encordoamento de 24 bobinas | 38-749 | 51-940 | 63-1151 | 75-1601 | |
| Velocidade de rotação | Gaiola de encordoamento de 6 bobinas | 218 r/min | 120 r/min | 106 r/min | 55 r/min |
| Gaiola de encordoamento de 12 bobinas | 118 r/min | 110 r/min | 97,5 r/min | 45 r/min | |
| Gaiola de encordoamento de 18 bobinas | 108 r/min | 100 r/min | 82,9 r/min | 35 r/min | |
| Gaiola de encordoamento de 24 bobinas | 98 r/min | 90 r/min | 74 r/min | 25 r/min | |
| Guincho | Diâmetro da roda do guincho | 1000 mm | 1600 mm | 1800 mm | 2000 mm |
| Força máxima de tração | 2T | 5T | 10T | 15T | |
| Potência do motor | 18,5 KW | 22 KW | 37 KW | 55 KW | |
| Tamanho da bobina | 315 mm | 400 mm | 500 mm | 630 mm | |
| Bobina de desbobinagem central | 315 mm | 1250 mm | 1600 mm | 1600 mm | |
| Bobina de recolhimento | 1250 mm | 2000 mm | 2000 mm | 2500 mm | |
| Velocidade linear máxima de tração | 25 m/min | 30 m/min | 34,7 m/min | 20 m/min | |
| Altura central | 1000 mm | 1000 mm | 1000 mm |
|
|
5. Foto
6. Foto da embalagem
7. Nossa fábrica e introdução
Hejian Baohong Electrical Machinery Co., Ltd. foi estabelecida em 2006. Nossa empresa está localizada na Zona de Desenvolvimento Econômico da cidade de Hejian, província de Hebei, tem sido o maior fabricante profissional de máquinas de encordoamento de fios e máquinas de colocação de cabos no norte da China.
Desde 2006, contando com o cuidado e apoio de nossos clientes, a Baohong Machinery tem se dedicado à pesquisa e desenvolvimento de máquinas de encordoamento de fios e máquinas de colocação de cabos e fez grandes melhorias. Agora, nos tornamos a única fábrica que pode desenvolver a produção da série de máquinas de encordoamento rígidas JLK para ser uma linha de montagem de processamento na China, e também desenvolvemos independentemente as linhas de encordoamento Bow skip JGB, as linhas de cablagem tipo Bow skip CGB e as linhas de colocação de cabos tipo Cradle de alta velocidade CLY.
Agora, Hejian Baohong Electrical Machinery Co., Ltd., cobre uma área de 10.000 metros quadrados, oficina de produção de 8.000 metros quadrados. Nossa empresa tem 60 funcionários, incluindo 10 funcionários de P&D. O valor da produção anual é superior a 10 milhões de dólares atualmente e se tornou um dos fabricantes de máquinas de encordoamento mais importantes da China.
