Detalhes do produto:
Condições de Pagamento e Envio:
|
| Nome: | Máquina de encalhamento planetária de cobre do fio de aço | Forma: | Planeta |
|---|---|---|---|
| Tamanho da bobina: | 500 | Materiais: | aço |
| Torção traseira: | Torção traseira | Código do SH: | 847940 |
| Cor da máquina: | Opcional | Período de garantia: | 12 meses |
| Destacar: | Fio de aço de cobre Strander planetário,Máquina de encalhamento rígida elétrica,Fio de cobre planetário que faz a máquina |
||
Máquina de fixação de fios planetários de cobre e aço para fabricação de fios elétricos
1. Utilização
Esta máquina de enxaguamento planetário é adotada para enxaguar e cablagem dos núcleos isolados, ou ACSR, fio de alumínio e condutor nus.
2Os personagens principais
2.1 O eixo central não suporta os rolos
2.2 Alta rigidez, alta velocidade e baixa inércia, alta velocidade e pouca inércia.
2.3 Sem desgaste quando encalhados.
2.4 Dispositivo de parada de emergência de última geração.
2.5 Adequado para cabos de alimentação e cabos de alta densidade.
2.6Sistema de controlo PLC da Siemens, operando em ecrã táctil
3Configuração
Pay-off, mainframes de secção de 6 bobinas, secção de 12 bobinas, 18 bobinas, 24 bobinas e 30 bobinas, suporte de dados, tape lapper, unidade de blindagem, arranque, decolagem, sistema acionado e sistema elétrico.
4Parâmetros técnicos
| Modelo (máquina de enxaguamento planetário) | JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Diâmetro do fio único | Cobre | φ1-1,6 mm | φ1-4 mm | φ1,2-5 mm | φ1,5-5 mm |
| Alumínio | φ1,2-2 mm | φ1,2-4 mm | φ1,4-5 mm | φ2,0-5 mm | |
| OD máximo do condutor em cadeia | φ14 mm | φ28 mm | φ35 mm | φ45 mm | |
| Arranque de barragem | 6 Gaiolas para o encalhamento | 26-435 | 39 a 695 | 44-770 | 48-840 |
| 12 Gaiolas de bobinhos | 30 a 526 | 43-774 | 47-858 | 50-928 | |
| 18 Gaiolas de bobinos | 34 a 639 | 47-858 | 55-1001 | 65-1201 | |
| 24 A gaiola de caçadores de bobinhos | 38-749 | 51 a 940 | 63-1151 | 75-1601 | |
| Velocidade de rotação | 6 Gaiolas para o encalhamento | 218 r/min | 120 r/min | 106 r/min | 55 r/min |
| 12 Gaiolas de bobinhos | 118 r/min | 110 r/min | 97.5 r/min | 45 r/min | |
| 18 Gaiolas de bobinos | 108 r/min | 100 r/min | 82.9 r/min | 35 r/min | |
| 24 A gaiola de caçadores de bobinhos | 98 r/min | 90 r/min | 74 r/min | 25 r/min | |
| Capstan | Diâmetro da roda Capstan | 1000 mm | 1600 mm | 1800 mm | 2000 mm |
| Força máxima de arranque | 2T | 5T | 10T | 15T | |
| Potência do motor | 18.5 KW | 22 kW | 37 kW | 55 kW | |
| Cebolinhas | 315 mm | 400 mm | 500 mm | 630 mm | |
| Bobbin do centro | 315 mm | 1250 mm | 1600 mm | 1600 mm | |
| Bobbin de captação | 1250 mm | 2000 mm | 2000 mm | 2500 mm | |
| Velocidade linear máxima de arranque | 25 m/min | 30 m/min | 340,7 m/min | 20 m/min | |
| Altura do centro | 1000 mm | 1000 mm | 1000 mm | 1100 mm | |

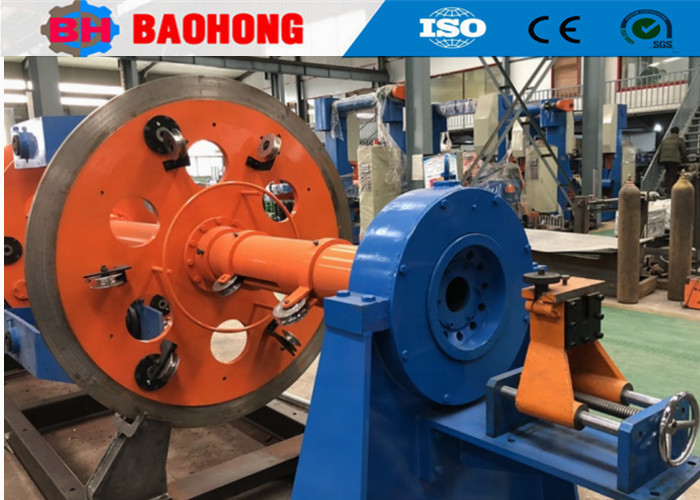

5Foto.
6Foto de embalagem.
7A nossa fábrica e a nossa apresentação.
A Hejian Baohong Electrical Machinery Co., Ltd. foi criada em 2006.Localizada na Zona de Desenvolvimento Econômico de Hejian, província de Hebei, nossa empresa é o maior fabricante profissional de máquina de enrolamento e máquina de colocação no norte da China.
Desde 2006, confiando no cuidado e apoio dos nossos clientes,Baohong Machinery tem sido dedicado à pesquisa e desenvolvimento de máquina de filamento de fio e máquina de colocação e fez uma grande melhoriaAgora nós nos tornamos a única fábrica que pode desenvolver a produção da série de máquinas de enxaguante rígido JLK para ser uma linha de montagem de processamento na China,e também desenvolvemos independentemente as linhas de encalhamento JGB Bow skip, as linhas de cablagem do tipo CGB Bow skip e as linhas de colocação do tipo CLY High speed Cradle.
Agora, Hejian Baohong Electrical Machinery Co., Ltd., cobre uma área de 10000 metros quadrados, oficina de produção 8000 metros quadrados.O valor anual da produção é superior a 10 milhões de dólares no momento, e tornou-se um dos mais importantes fabricantes de máquinas de enrolar na China.
