Máquina de Fabricação de Cabos Elétricos de Tipo Planetário PLC Com Multifunção
1. Utilização
A máquina é utilizada para enrolar fios de Cu, Al, ACSR e fios isolados com retrovisão.
2Personagem principal
2.1Alta rigidez, alta velocidade e baixa inércia.
2.2.100% design de torção traseira garantir que não há danos por abrasão durante o encalhe.
2.3O dispositivo de parada de emergência mais avançado.
2.4Vários PLCs elétricos opcionais.
2.5A tensão de volta constante da bobina obtida pelo dispositivo positivo e a rotação da bobina única é detectada eletronicamente para controlar a tensão necessária.Sistema de controlo de tensão magnética é opcional que é mais barato do que o modo pheumatic.
2.6A máquina de enrolamento planetário é qualificada para qualquer trabalho de processamento de fios/cabeças.
3Configuração
Pay-off, mainframes de 6-reel, 12-reel, 18-reel secção, 24-reel e 30-reel, porta dado, tape lapper, unidade de blindagem, pull-off, decolagem, sistema acionado e sistema elétrico.
4Parâmetros técnicos
| Modelo (máquina de enxaguamento planetário) |
JLY-315 |
JLY-400 |
JLY-500 |
JLY-630 |
| Diâmetro do fio único |
Cobre |
φ1-1,6 mm |
φ1-4 mm |
φ1,2-5 mm |
φ1,5-5 mm |
| Alumínio |
φ1,2-2 mm |
φ1,2-4 mm |
φ1,4-5 mm |
φ2,0-5 mm |
| OD máximo do condutor em cadeia |
φ14 mm |
φ28 mm |
φ35 mm |
φ45 mm |
| Arranque de barragem |
6 Gaiolas para o encalhamento |
26-435 |
39 a 695 |
44-770 |
48-840 |
| 12 Gaiolas de bobinhos |
30 a 526 |
43-774 |
47-858 |
50-928 |
| 18 Gaiolas de bobinos |
34 a 639 |
47-858 |
55-1001 |
65-1201 |
| 24 A gaiola de caçadores de bobinhos |
38-749 |
51 a 940 |
63-1151 |
75-1601 |
| Velocidade de rotação |
6 Gaiolas para o encalhamento |
218 r/min |
120 r/min |
106 r/min |
55 r/min |
| 12 Gaiolas de bobinhos |
118 r/min |
110 r/min |
97.5 r/min |
45 r/min |
| 18 Gaiolas de bobinos |
108 r/min |
100 r/min |
82.9 r/min |
35 r/min |
| 24 A gaiola de caçadores de bobinhos |
98 r/min |
90 r/min |
74 r/min |
25 r/min |
| Capstan |
Diâmetro da roda Capstan |
1000 mm |
1600 mm |
1800 mm |
2000 mm |
| Força máxima de arranque |
2T |
5T |
10T |
15T |
| Potência do motor |
18.5 KW |
22 kW |
37 kW |
55 kW |
| Tamanho da bobina |
315 mm |
400 mm |
500 mm |
630 mm |
| Bobbin Central de Pagamento |
315 mm |
1250 mm |
1600 mm |
1600 mm |
| Bobbin de captação |
1250 mm |
2000 mm |
2000 mm |
2500 mm |
| Velocidade linear máxima de arranque |
25 m/min |
30 m/min |
340,7 m/min |
20 m/min |
| Altura central |
1000 mm |
1000 mm |
1000 mm |
1100 mm |
5Foto.

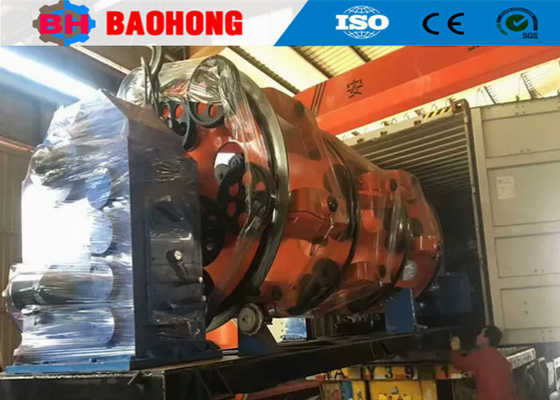

6Foto de embalagem.
7A nossa fábrica e a nossa apresentação.
Hejian Baohong Electrical Machinery Co., Ltd foi criada em 2006.tem sido o maior fabricante profissional de máquinas de filamento de fios e máquinas de colocação no norte da China.
Desde 2006, confiando no cuidado e apoio dos nossos clientes,Baohong Machinery tem sido dedicado à pesquisa e desenvolvimento de máquina de filamento de fio e máquina de colocação e fez uma grande melhoriaAgora nós nos tornamos a única fábrica que pode desenvolver a produção da série de máquinas de enxaguante rígido JLK para ser uma linha de montagem de processamento na China,e também desenvolvemos independentemente as linhas de encalhamento JGB Bow skip, as linhas de cablagem do tipo CGB Bow skip e as linhas de colocação do tipo CLY High speed Cradle.
Agora, Hejian Baohong Electrical Machinery Co., Ltd., cobre uma área de 10000 metros quadrados, oficina de produção 8000 metros quadrados.O valor anual da produção é superior a 10 milhões de dólares no momento, e tornou-se um dos mais importantes fabricantes de máquinas de enrolar na China.
