Detalhes do produto:
Condições de Pagamento e Envio:
|
| Nome: | Máquina de encalhamento de alta velocidade do cabo de fio | Condição: | Novos |
|---|---|---|---|
| Forma: | Tipo planetário | Tamanhos das bobinas: | 315 400 500 630 800 1000 |
| Materiais: | aço | Cores: | De acordo com o pedido do cliente |
| Código do SH: | 847940 | Tempo de garantia: | 1 ano |
| Destacar: | Máquina de encalhamento de alta velocidade do cabo de fio,Strander planetário de aço,Máquina de encalhamento planetária múltipla |
||
Máquina de enrolamento de cabo de arame de alta velocidade
1. Utilização
A máquina de enrolar gaiolas é utilizada paraFios de alumínio, de cobre, para compactação e torção de condutores redondos ou de setor, para pré-torção e compactação de condutores divididos.
2Personagem principal
2.1Método de torção para trás: Mecanismo de engrenagem solar e planetário.
2.2Três métodos de ensaio de quebra de fios: mecânico, elétrico ou ambos.
2.3.A gaiola de torção tem um eixo inteiro sem qualquer excentricidade.Unidades de formação de fio são fornecidas para cada gaiola para torcer os condutores corretamente e os fios enrolados não se soltarão em caso de corte em qualquer ponto.
2.4.Para o sistema elétrico, o PLC e o ecrã táctil podem ser fornecidos a pedido do utilizador para controlar toda a linha.Os dados técnicos podem ser definidos, modificados e exibidos no ecrã táctil.Os motores DC são controlados por novos controladores digitais DCO sistema elétrico é avançado e confiável.
3Configuração
Pay-off, mainframes de 6 bobinas, 12 bobinas, 18 bobinas, 24 bobinas e 30 bobinas sectio, suporte de dados, tape lapper, unidade de blindagem, remover-off, decolagem, sistema acionado e sistema elétrico.
4Parâmetros técnicos
| Modelo (máquina de enxaguamento planetário) | JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Diâmetro do fio único | Cobre | φ1-1,6 mm | φ1-4 mm | φ1,2-5 mm | φ1,5-5 mm |
| Alumínio | φ1,2-2 mm | φ1,2-4 mm | φ1,4-5 mm | φ2,0-5 mm | |
| OD máximo do condutor em cadeia | φ14 mm | φ28 mm | φ35 mm | φ45 mm | |
| Arranque de barragem | 6 Gaiolas para o encalhamento | 26-435 | 39 a 695 | 44-770 | 48-840 |
| 12 Gaiolas de bobinhos | 30 a 526 | 43-774 | 47-858 | 50-928 | |
| 18 Gaiolas de bobinos | 34 a 639 | 47-858 | 55-1001 | 65-1201 | |
| 24 A gaiola de caçadores de bobinhos | 38-749 | 51 a 940 | 63-1151 | 75-1601 | |
| Velocidade de rotação | 6 Gaiolas para o encalhamento | 218 r/min | 120 r/min | 106 r/min | 55 r/min |
| 12 Gaiolas de bobinhos | 118 r/min | 110 r/min | 97.5 r/min | 45 r/min | |
| 18 Gaiolas de bobinos | 108 r/min | 100 r/min | 82.9 r/min | 35 r/min | |
| 24 A gaiola de caçadores de bobinhos | 98 r/min | 90 r/min | 74 r/min | 25 r/min | |
| Capstan | Diâmetro da roda Capstan | 1000 mm | 1600 mm | 1800 mm | 2000 mm |
| Força máxima de arranque | 2T | 5T | 10T | 15T | |
| Potência do motor | 18.5 KW | 22 kW | 37 kW | 55 kW | |
| Tamanho da bobina | 315 mm | 400 mm | 500 mm | 630 mm | |
| Bobbin Central de Pagamento | 315 mm | 1250 mm | 1600 mm | 1600 mm | |
| Bobbin de captação | 1250 mm | 2000 mm | 2000 mm | 2500 mm | |
| Velocidade linear máxima de arranque | 25 m/min | 30 m/min | 340,7 m/min | 20 m/min | |
| Altura central | 1000 mm | 1000 mm | 1000 mm | 1100 mm | |

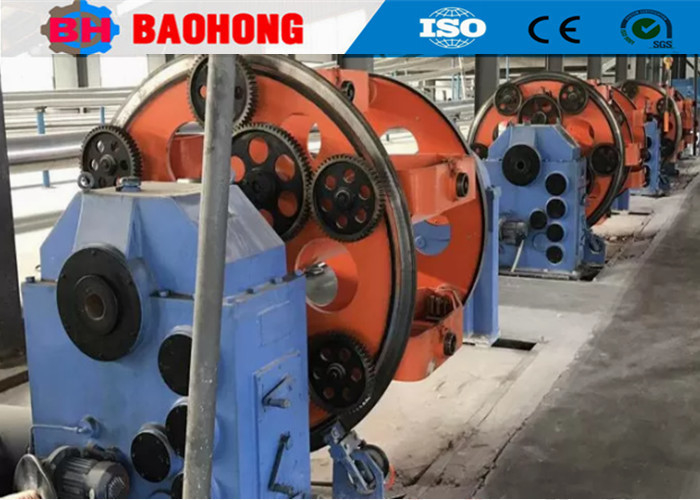

5Fotos.
