Detalhes do produto:
Condições de Pagamento e Envio:
|
| Nome da máquina: | Máquina de encalhamento planetária com torção traseira | Condição da máquina: | novo |
|---|---|---|---|
| Tipo de máquina: | Forma planetária | Especificações da bobina: | 500 |
| Material: | aço | Cor da máquina: | Como pedido |
| Altura central: | 1000 mm | Período de garantia: | Garantia de um ano |
| Destacar: | Cabografe a colocação da máquina de encalhamento planetária,Máquina de encalhamento planetária de aço,Máquina de encalhamento planetária da torção traseira |
||

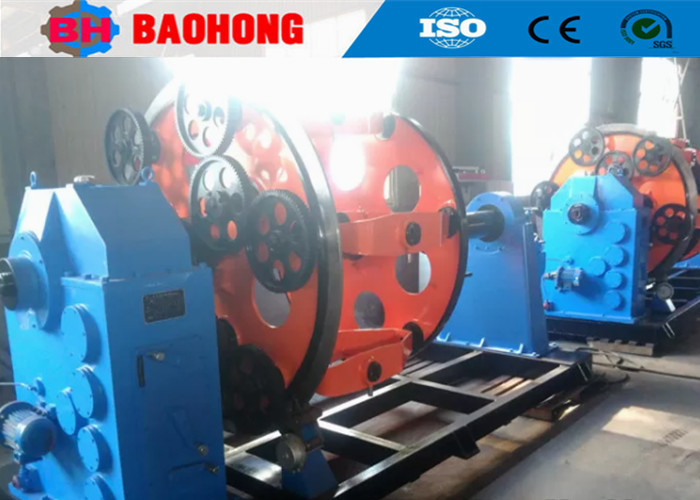

Máquina de Encordoamento Planetário de Aço com Bobina de 500mm com Torção Traseira
1. Uso
A máquina é usada para encordoar fios de Cu, Al, ACSR e fios isolados com torção traseira. Também pode blindar com aço ou blindar cabos com Cu.
2. Principais Características
2.1 As bobinas nas gaiolas podem ser carregadas e descarregadas individualmente ou integralmente, e, neste último caso, são oferecidas três opções: carregamento por baixo, carregamento por cima e carregamento lateral.
2.2 As bobinas na gaiola são fixadas pneumaticamente ou manualmente. Neste último caso, as bobinas são fixadas girando as engrenagens sem-fim ou volantes. Um bloqueio mecânico de segurança é fornecido para cada sistema.
2.3 A tensão de saída é controlada por fricção mecânica ou por força aérea. Para a tensão de força aérea, a tensão de saída é mantida constante, desde a bobina cheia até a bobina rasa, sob o sistema de controle elétrico.
3. Configuração
Pay-off, estruturas principais de seção de 6 bobinas, seção de 12 bobinas, 18 bobinas, 24 bobinas e 30 bobinas, porta-matriz, aplicador de fita, unidade de blindagem, puxador, descarregador, sistema de acionamento e sistema elétrico.
4. Parâmetros técnicos
| Modelo (Máquina de Encordoamento Planetário) | JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Diâmetro do fio único | Cobre | φ1-1,6 mm | φ1-4 mm | φ1,2-5 mm | φ1,5-5 mm |
| Alumínio | φ1,2-2 mm | φ1,2-4 mm | φ1,4-5 mm | φ2,0-5 mm | |
| OD máximo do condutor encordoado | φ14 mm | φ28 mm | φ35 mm | φ45 mm | |
| Passo de encordoamento | Gaiola de encordoamento de 6 bobinas | 26-435 | 39-695 | 44-770 | 48-840 |
| Gaiola de encordoamento de 12 bobinas | 30-526 | 43-774 | 47-858 | 50-928 | |
| Gaiola de encordoamento de 18 bobinas | 34-639 | 47-858 | 55-1001 | 65-1201 | |
| Gaiola de encordoamento de 24 bobinas | 38-749 | 51-940 | 63-1151 | 75-1601 | |
| Velocidade de rotação | Gaiola de encordoamento de 6 bobinas | 218 r/min | 120 r/min | 106 r/min | 55 r/min |
| Gaiola de encordoamento de 12 bobinas | 118 r/min | 110 r/min | 97,5 r/min | 45 r/min | |
| Gaiola de encordoamento de 18 bobinas | 108 r/min | 100 r/min | 82,9 r/min | 35 r/min | |
| Gaiola de encordoamento de 24 bobinas | 98 r/min | 90 r/min | 74 r/min | 25 r/min | |
| Cabrestante | Diâmetro da roda do cabrestante | 1000 mm | 1600 mm | 1800 mm | 2000 mm |
| Força máxima de tração | 2T | 5T | 10T | 15T | |
| Potência do motor | 18,5 KW | 22 KW | 37 KW | 55 KW | |
| Tamanho da bobina | 315 mm | 400 mm | 500 mm | 630 mm | |
| Bobina de saída central | 315 mm | 1250 mm | 1600 mm | 1600 mm | |
| Bobina de recolhimento | 1250 mm | 2000 mm | 2000 mm | 2500 mm | |
| Velocidade linear máxima de tração | 25 m/min | 30 m/min | 34,7 m/min | 20 m/min | |
| Altura central | 1000 mm | 1000 mm | 1000 mm | 1100 mm | |
5. Foto
6. Foto da embalagem
7. Nossa fábrica e introdução
Hejian Baohong Electrical Machinery Co., Ltd. foi estabelecida em 2006. Nossa empresa está localizada na Zona de Desenvolvimento Econômico da cidade de Hejian, província de Hebei, tem sido o maior fabricante profissional de máquinas de encordoamento de fios e máquinas de colocação de cabos no norte da China.
Desde 2006, contando com o cuidado e apoio de nossos clientes, a Baohong Machinery tem se dedicado à pesquisa e desenvolvimento de máquinas de encordoamento de fios e máquinas de colocação de cabos e fez grandes melhorias. Agora, nos tornamos a única fábrica que pode desenvolver a produção da série de máquinas de encordoamento rígido JLK para ser uma linha de montagem de processamento na China, e também desenvolvemos independentemente as linhas de encordoamento Bow skip JGB, as linhas de cablagem tipo Bow skip CGB e as linhas de colocação de cabos tipo berço de alta velocidade CLY.
Agora, Hejian Baohong Electrical Machinery Co., Ltd., cobre uma área de 10.000 metros quadrados, oficina de produção de 8.000 metros quadrados. Nossa empresa tem 60 funcionários, incluindo 10 funcionários de P&D. O valor da produção anual é superior a 10 milhões de dólares atualmente, e se tornou um dos fabricantes de máquinas de encordoamento mais importantes da China.
