Detalhes do produto:
Condições de Pagamento e Envio:
|
| Nome do produto: | Colocação elétrica do cabo de fio do PLC - acima da máquina | Tamanhos das bobinas: | 800 1000 1250 1400 1600 1800 2000 |
|---|---|---|---|
| Utilização: | Colocação - acima | Encalhando o passo (1000): | 200-2000 milímetros |
| Capstan Wheel Dia. ((630): | 1000 mm | PLC: | Siemens |
| tela sensível ao toque: | Siemens | Cores: | Opcional |
| Período de garantia: | 1 ano | ||
| Destacar: | Colocação do cabo de fio do PLC - acima da máquina,Colocação do tela táctil - acima da máquina,Encalhando a colocação do cabo - acima da máquina |
||
Máquina de colocação de cabos elétricos por PLC com ecrã táctil
1Aplicação
A máquina é usada principalmente para enrolar cabos com um setor maior e comprimento maior, e pode ser usada em armadura de arame de aço e fita de aço ou blindagem de arame de cobre e cobre.
2Características
2.1A linha é controlada por PLC para regular, iniciar, operar e sincronizar os respectivos motores elétricos.
2.2. Mais tipo e especificação, esta série de máquina pode ser usado extensivamente, para que os clientes possam escolher o próprio equipamento de colocação.
2.3Equipado com função de espiral de retração e não-espiral de retração, a forma de espiral de retração é o círculo de espiral de retração, a espiral de retração do planeta e a espiral de retração do engate.
2.4. A forma de pré-espiral é manual e automática, o mesmo para a cinta de reel.E a tomada é eixo ou não eixo.
3Parâmetros técnicos
| Modelo (Máquina de colocação) | CLY-630/3+3 | CLY-800/3+3 | CLY -1000/3+1+1 | CLY -1250/3+1+1 | CLY -1600/3+1+1 | |
| Diâmetro do fio único | φ5-10 mm | φ5-12 mm | φ8-20 mm | φ8-25 mm | φ10-35 mm | |
| OD máximo do condutor em cadeia | φ30 mm | φ40 mm | φ63 mm | φ70 mm | φ80 mm | |
| Arranque de barragem | 50-800 mm | 95-1500 mm | 200-2000 mm | 420-3500 mm | 550-5176 mm | |
| Capstan | Diâmetro da roda Capstan | 1000 mm | 1200 mm | 1800 mm | 2000 mm | 2500 mm |
| Força máxima de arranque | 10 T | 12 T | 15 T | 20 T | 25 T | |
| Potência do motor | 18.5 KW | 22 kW | 30 kW | 37 kW | 55 kW | |
| Tamanho da bobina | 630 mm | 800 mm | 1000 mm | 1250 mm | 1600 mm | |
| Bobbin de captação | 1600 mm | 1800 mm | 2000 mm | 2500 mm | 3150 mm | |
| Velocidade linear máxima de arranque | 60 m/min | 60 m/min | 34 m/min | 28 m/min | 21 m/min | |
| Altura central | 1000 mm | 1000 mm | 1000 mm | 1000 mm | 1000 mm | |

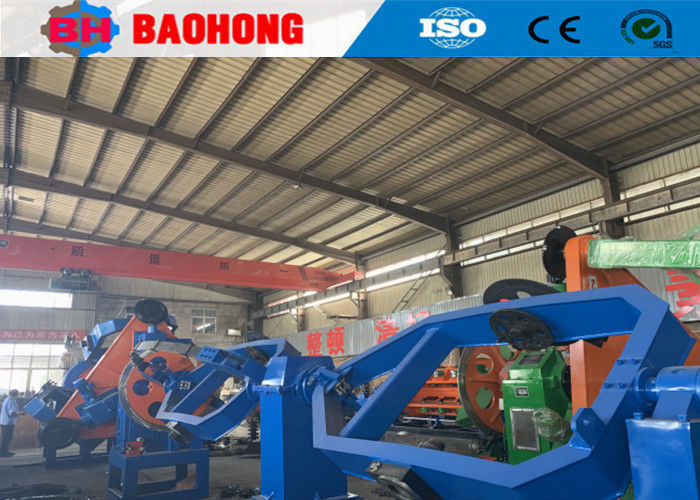

4Foto.
5Foto de embalagem.
6A nossa fábrica e a nossa apresentação.
A Hejian Baohong Electrical Machinery Co., Ltd. foi fundada em 2006.tem sido o maior fabricante profissional de máquinas de filamento de fios e máquinas de colocação no norte da China.
Desde 2006, confiando no cuidado e apoio dos nossos clientes,Baohong Machinery tem sido dedicado à pesquisa e desenvolvimento de máquina de filamento de fio e máquina de colocação e fez uma grande melhoriaAgora nós nos tornamos a única fábrica que pode desenvolver a produção da série de máquinas de enxaguante rígido JLK para ser uma linha de montagem de processamento na China,e também desenvolvemos independentemente as linhas de encalhamento JGB Bow skip, as linhas de cablagem do tipo CGB Bow skip e as linhas de colocação do tipo CLY High speed Cradle.
Agora, Hejian Baohong Electrical Machinery Co., Ltd., cobre uma área de 10000 metros quadrados, oficina de produção 8000 metros quadrados.O valor anual da produção é superior a 10 milhões de dólares no momento, e tornou-se um dos mais importantes fabricantes de máquinas de enrolar na China.
