Detalhes do produto:
Condições de Pagamento e Envio:
|
| Nome do equipamento: | Os multi núcleos isolados prendem a colocação da máquina | Dimensões do rolo: | 800 1000 1250 1400 1600 1800 2000 |
|---|---|---|---|
| Aplicativo: | Colocação do cabo - acima | Força máxima de tração (1000): | 15 t |
| Potência do motor (800): | 22 kW | Altura central: | 1000 mm |
| Cor do equipamento: | Opcional | Período de garantia: | 1 ano |
| Destacar: | máquina de assentamento de fio isolado 22KW,máquina de assentamento de múltiplos núcleos 1000mm,máquina de assentamento de fio de altura central |
||
Máquina de Laying de Fios Multi-Núcleos Isolados 22KW Altura Central 1000mm
1. Aplicação
A Máquina de Laying é usada para cabear cabos multi-núcleos (3-7), cabos de borracha, cabos de energia plástica, cabos de telefone, cabos de controle, cabos de PVC, cabos XLPE com ou sem blindagem de aço, cabos de mineração, cabos de energia de baixa e média baixa tensão.
2. Características
2.1 A Máquina de Laying é projetada com Gaiola de Bobina 3 / 1+3 / 1+1+3 / 3+3.
2.2 Bobina: 800 mm, 1000 mm, 1250 mm, 1600 mm Padrão DIN 46391 / Modificado.
2.3 Máquina de laying de núcleo, o eixo principal é suportado por rolamentos de rolos.
2.4 O conversor controla todos os motores AC na linha: motor principal, motores de pay-off, motores de take-up, motores de travessia, motores acionados, motores de fita e take-up rotativo. Função estável, menos defeitos, fácil manutenção.
2.5 O passo pode ser definido, alterado e exibido em painéis de toque, e também o laying (para a direita ou esquerda), o movimento de ponto e o movimento rápido podem ser definidos no painel de toque.
2.6 Painel de toque com PLC e barramento PROFIRBUS, que realizam uma organização bem estruturada de ligar/desligar, operação e sincronização cíclica dos diferentes motores. O conversor DANFOSS controla todos os motores AC. Controle elétrico avançado, operação fácil e operação confiável
3. Parâmetros técnicos
| Modelo (Máquina de Laying) | CLY-630/3+3 | CLY-800/3+3 | CLY -1000/3+1+1 | CLY -1250/3+1+1 | CLY -1600/3+1+1 | |
| Diâmetro do fio único | φ5-10 mm | φ5-12 mm | φ8-20mm | φ8-25 mm | φ10-35 mm | |
| OD máximo do condutor encalhado | φ30 mm | φ40 mm | φ63 mm | φ70 mm | φ80 mm | |
| Passo de Encalhamento | 50-800 mm | 95-1500 mm | 200-2000 mm | 420-3500 mm | 550-5176 mm | |
| Capstan | Diâmetro da Roda Capstan | 1000 mm | 1200 mm | 1800 mm | 2000 mm | 2500 mm |
| Força Máxima de Tração | 10 T | 12 T | 15 T | 20 T | 25 T | |
| Potência do Motor | 18.5 KW | 22 KW | 30 KW | 37 KW | 55 KW | |
| Tamanho da Bobina | 630 mm | 800 mm | 1000 mm | 1250 mm | 1600 mm | |
| Bobina de Take-up | 1600 mm | 1800 mm | 2000 mm | 2500 mm | 3150 mm | |
| Velocidade Linear Máxima de Tração | 60 m/min | 60 m/min | 34 m/min | 28 m/min | 21 m/min | |
| Altura Central | 1000 mm | 1000 mm | 1000 mm | 1000 mm | 1000 mm | |

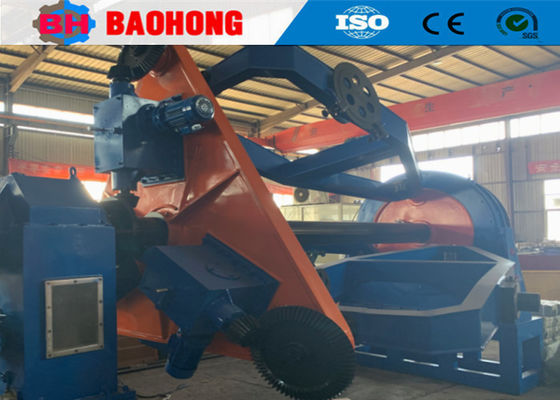

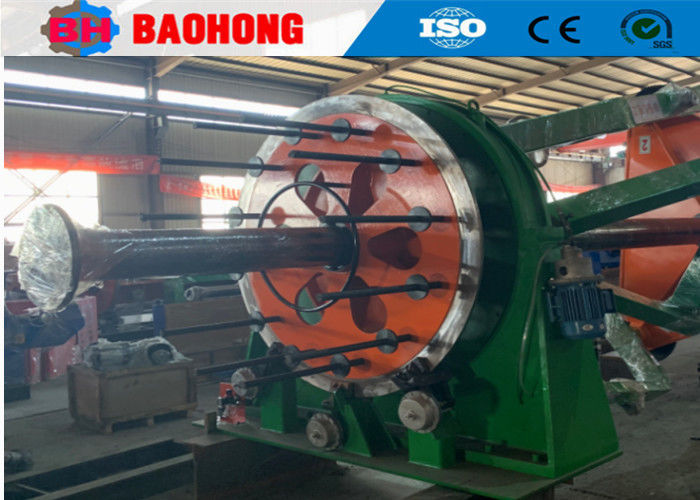

4. Fotos
5. Fotos de embalagem
6. Nossa fábrica e introdução
A Hejian Baohong Electrical Machinery Co., Ltd. foi fundada em 2006. Nossa empresa está localizada na Zona de Desenvolvimento Econômico da Cidade de Hejian, Província de Hebei, e tem sido o maior fabricante profissional de máquinas de encalhamento de fios e máquinas de laying no Norte da China.
Desde 2006, contando com o cuidado e apoio de nossos clientes, a Baohong Machinery tem se dedicado à pesquisa e desenvolvimento de máquinas de encalhamento de fios e máquinas de laying e tem feito grandes melhorias. Agora nos tornamos a única fábrica que pode desenvolver a produção da série de máquinas de encalhamento rígido JLK para processamento em linha de montagem na China, e também desenvolvemos independentemente as linhas de encalhamento Bow skip JGB, as linhas de cablagem tipo Bow skip CGB e as linhas de Laying de alta velocidade tipo Cradle CLY.
Atualmente, a Hejian Baohong Electrical Machinery Co., Ltd. abrange uma área de 10.000 metros quadrados, com oficina de produção de 8.000 metros quadrados. Nossa empresa tem 60 funcionários, incluindo 10 funcionários de P&D. O valor de produção anual é superior a 10 milhões de dólares no momento, e se desenvolveu em um dos mais importantes Fabricantes de Máquinas de Encalhamento na China.
