Máquina de Torção de Cabos de Controle com Capstan de 1400mm
1. Aplicação
Esta máquina é usada principalmente para o processo de torção de cabos de controle, cabos min e cabos ABC, e também para torção de núcleos condutores, com alta velocidade e baixo ruído.
2. Componentes
Descarga central, gaiola de torção tipo arco, suporte de matriz de montagem, suporte de corda de enchimento, máquina de fita não metálica, dispositivo de tração, bobinador com traversa, sistema de controle elétrico e sistema de proteção de segurança.
3. Dados técnicos
| Modelo (Máquina de Torção Skip) |
JGB-630(500) |
JGB-700 |
JGB-800
|
| Diâmetro do fio único |
Cobre |
φ1.8-5 mm |
φ2-5 mm |
φ2.5-5 mm |
| Alumínio |
φ2.0-5 mm |
φ2.5-5 mm |
φ3.0-5 mm |
Fio de aço galvanizado
|
φ1.0-4.0 mm |
φ1.2-4.0 mm |
φ1.5-4.0 mm |
OD máximo do condutor torcido
|
φ35-55 mm |
φ35-55 mm |
φ35-55 mm |
| Passo de Torção |
Gaiola de Torção de 6 Bobinas |
31.1-235.0mm |
31.1-235.0mm |
31.1-235.0mm |
| Velocidade Máxima de Rotação |
Gaiola de Torção de 6 Bobinas |
1000 r/min |
800 r/min |
700 r/min |
| Capstan |
Diâmetro da Roda Capstan |
1200 mm |
1400 mm |
1400 mm |
| Força Máxima de Tração |
10 T |
10 T |
12 T |
Potência do Motor
|
37 KW |
45 KW |
55 KW |
Tamanho da Bobina
|
630*475*127 |
710*530*127 |
800*600*127 |
Bobina de Descarga Central
|
630*475*127 |
710*530*127 |
800*600*127 |
Bobina de Enrolamento
|
1250*950*80 |
1600*1180*80 |
1600*1180*80 |
Velocidade Linear Máxima de Tração
|
235 m/min |
200 m/min |
170 m/min |
Altura Central
|
1000 mm |
1000 mm |
1000 mm |

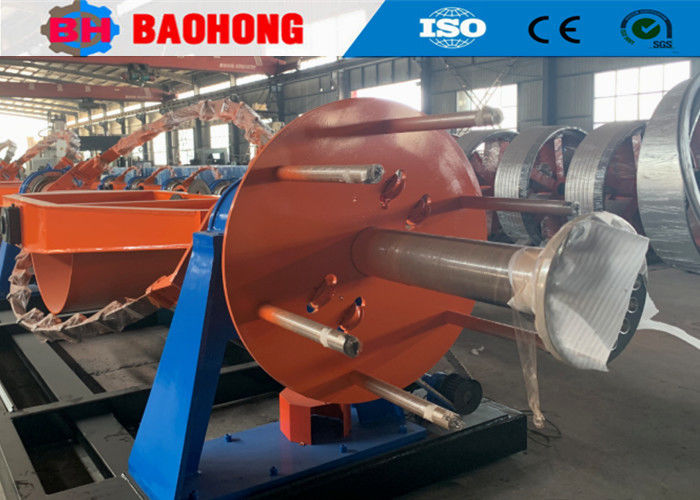

4. Fotos
5. Fotos de Embalagem
6. Nossa fábrica e introdução
A Hejian Baohong Electrical Machinery Co., Ltd. foi fundada em 2006. Nossa empresa está localizada na Zona de Desenvolvimento Econômico da Cidade de Hejian, Província de Hebei, e tem sido o maior fabricante profissional de máquinas de torção de fios e máquinas de assentamento no Norte da China.
Desde 2006, contando com o cuidado e apoio de nossos clientes, a Baohong Machinery tem se dedicado à pesquisa e desenvolvimento de máquinas de torção de fios e máquinas de assentamento e tem feito grandes melhorias. Agora nos tornamos a única fábrica que pode desenvolver a produção da série de máquinas de torção rígida JLK para processamento em linha de montagem na China, e também desenvolvemos independentemente as linhas de torção skip tipo Arco JGB, as linhas de cablagem tipo skip Arco CGB e as linhas de assentamento tipo Berço de alta velocidade CLY.
Atualmente, a Hejian Baohong Electrical Machinery Co., Ltd. abrange uma área de 10.000 metros quadrados, com oficina de produção de 8.000 metros quadrados. Nossa empresa tem 60 funcionários, incluindo 10 funcionários de P&D. O valor de produção anual é superior a 10 milhões de dólares no momento, e se desenvolveu em um dos fabricantes de máquinas de torção mais importantes da China.
