Detalhes do produto:
Condições de Pagamento e Envio:
|
| Product name: | Copper Wire Planetary Stranding Machine For Cable Twisting | Use for: | Wire Stranding |
|---|---|---|---|
| Shape: | Planetary shape | Materials: | Cu, Al,Steel wires |
| Tamanhos das bobinas: | 315 milímetros, 400 milímetros, 500 milímetros | Max. Stranded conductor OD(400): | φ28 mm |
| Poder do motor (400): | 22 kW | Machine Color: | Customization |
| Destacar: | Máquina de encalhamento planetária do fio de cobre,Cabografe a torção da máquina de encalhamento planetária,Máquina de encalhamento 22KW planetária |
||

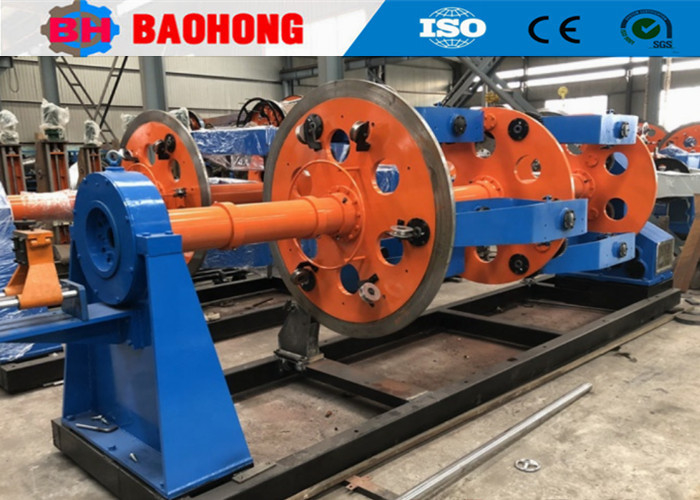

Máquina de enrolamento planetário de fios de cobre para torção de cabos
1. Utilização
A máquina é utilizada para a produção de fios de alumínio nu com fios compactos, fios de cobre nu e ACSR para a produção de cabos de alimentação.
2Personagem principal
2.1O eixo central não suporta as bobinas.
2.2Alta rigidez, alta velocidade e baixa inércia.
2.3Não há danos causados por abrasão.
2.4O dispositivo de parada de emergência mais avançado.
2.5. Adequado para cabos de energia e cabos de ligação cruzada de alta compactação.
2.6Sistema de controlo PLC da Siemens, operando em ecrã táctil.
3Parâmetros técnicos
| Modelo (máquina de enxaguamento planetário) | JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Diâmetro do fio único | Cobre | φ1-1,6 mm | φ1-4 mm | φ1,2-5 mm | φ1,5-5 mm |
| Alumínio | φ1,2-2 mm | φ1,2-4 mm | φ1,4-5 mm | φ2,0-5 mm | |
| OD máximo do condutor em cadeia | φ14 mm | φ28 mm | φ35 mm | φ45 mm | |
| Arranque de barragem | 6 Gaiolas para o encalhamento | 26-435 | 39 a 695 | 44-770 | 48-840 |
| 12 Gaiolas de bobinhos | 30 a 526 | 43-774 | 47-858 | 50-928 | |
| 18 Gaiolas de bobinos | 34 a 639 | 47-858 | 55-1001 | 65-1201 | |
| 24 A gaiola de caçadores de bobinhos | 38-749 | 51 a 940 | 63-1151 | 75-1601 | |
| Velocidade de rotação | 6 Gaiolas para o encalhamento | 218 r/min | 120 r/min | 106 r/min | 55 r/min |
| 12 Gaiolas de bobinhos | 118 r/min | 110 r/min | 97.5 r/min | 45 r/min | |
| 18 Gaiolas de bobinos | 108 r/min | 100 r/min | 82.9 r/min | 35 r/min | |
| 24 A gaiola de caçadores de bobinhos | 98 r/min | 90 r/min | 74 r/min | 25 r/min | |
| Capstan | Diâmetro da roda Capstan | 1000 mm | 1600 mm | 1800 mm | 2000 mm |
| Força máxima de arranque | 2T | 5T | 10T | 15T | |
| Potência do motor | 18.5 KW | 22 kW | 37 kW | 55 kW | |
| Tamanho da bobina | 315 mm | 400 mm | 500 mm | 630 mm | |
| Bobbin Central de Pagamento | 315 mm | 1250 mm | 1600 mm | 1600 mm | |
| Bobbin de captação | 1250 mm | 2000 mm | 2000 mm | 2500 mm | |
| Velocidade linear máxima de arranque | 25 m/min | 30 m/min | 340,7 m/min | 20 m/min | |
| Altura central | 1000 mm | 1000 mm | 1000 mm |
1100 mm
|
|
4Foto.
5Foto de embalagem.
6A nossa fábrica e a nossa apresentação.
A Hejian Baohong Electrical Machinery Co., Ltd. foi fundada em 2006.tem sido o maior fabricante profissional de máquinas de filamento de fios e máquinas de colocação no norte da China.
Desde 2006, confiando no cuidado e apoio dos nossos clientes,Baohong Machinery tem sido dedicado à pesquisa e desenvolvimento de máquina de filamento de fio e máquina de colocação e fez uma grande melhoriaAgora nós nos tornamos a única fábrica que pode desenvolver a produção da série de máquinas de enxaguante rígido JLK para ser uma linha de montagem de processamento na China,e também desenvolvemos independentemente as linhas de encalhamento JGB Bow skip, as linhas de cablagem do tipo CGB Bow skip e as linhas de colocação do tipo CLY High speed Cradle.
Agora, Hejian Baohong Electrical Machinery Co., Ltd., cobre uma área de 10000 metros quadrados, oficina de produção 8000 metros quadrados.O valor anual da produção é superior a 10 milhões de dólares no momento, e tornou-se um dos mais importantes fabricantes de máquinas de enrolar na China.
