Detalhes do produto:
Condições de Pagamento e Envio:
|
| name: | High Speed Planetary Type Cable Stranding Machine | Use for: | Wire stranding |
|---|---|---|---|
| Tipo: | Planeta | Bobbin sizes: | 400 mm, 500 mm, 630 mm,etc |
| Materiais: | Cabos de cobre, alumínio e aço | Max. Stranded conductor OD(400): | 28 mm |
| Poder do motor (315): | 18.5 Kw | Equipment color: | Customer request |
| Application: | Stranding Cu, Al wire, ACSR and insulated wires with back-twist | ||
| Destacar: | Tipo planetário máquina de encalhamento do cabo,Máquina de encalhamento de alta velocidade do cabo,Máquina de encalhamento elétrica do cabo de controle |
||

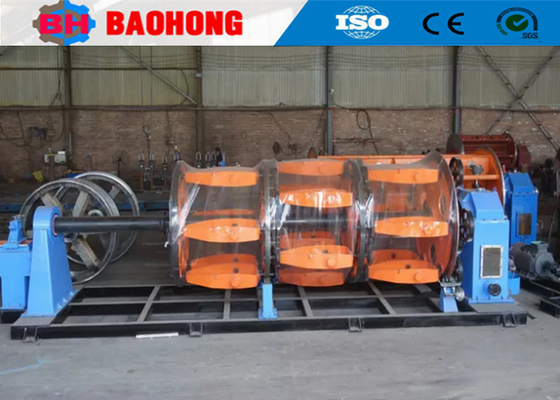

Máquina de fixação de cabos de alta velocidade de tipo planetário para controlo eléctrico
1. Utilização
A máquina é usada para enrolar fios de Cu, Al, ACSR e fios isolados com retrovisão.
2Os personagens principais
2.1Método de torção para trás: mecanismo planetário.
2.2A bobina é amarrada por molas de disco e liberada por um dispositivo pneumático.
2.3A máquina é amplamente utilizada e manipulada convenientemente com baixo ruído.
2.4A máquina adota o controlo PLC de toda a linha, o sistema de controlo elétrico é avançado em tecnologia, fácil de operar, confiável em funcionamento.
3Parâmetros técnicos
| Modelo (máquina de enxaguamento planetário) | JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Diâmetro do fio único | Cobre | φ1-1,6 mm | φ1-4 mm | φ1,2-5 mm | φ1,5-5 mm |
| Alumínio | φ1,2-2 mm | φ1,2-4 mm | φ1,4-5 mm | φ2,0-5 mm | |
| OD máximo do condutor em cadeia | φ14 mm | φ28 mm | φ35 mm | φ45 mm | |
| Arranque de barragem | 6 Gaiolas para o encalhamento | 26-435 | 39 a 695 | 44-770 | 48-840 |
| 12 Gaiolas de bobinhos | 30 a 526 | 43-774 | 47-858 | 50-928 | |
| 18 Gaiolas de bobinos | 34 a 639 | 47-858 | 55-1001 | 65-1201 | |
| 24 A gaiola de caçadores de bobinhos | 38-749 | 51 a 940 | 63-1151 | 75-1601 | |
| Velocidade de rotação | 6 Gaiolas para o encalhamento | 218 r/min | 120 r/min | 106 r/min | 55 r/min |
| 12 Gaiolas de bobinhos | 118 r/min | 110 r/min | 97.5 r/min | 45 r/min | |
| 18 Gaiolas de bobinos | 108 r/min | 100 r/min | 82.9 r/min | 35 r/min | |
| 24 A gaiola de caçadores de bobinhos | 98 r/min | 90 r/min | 74 r/min | 25 r/min | |
| Capstan | Diâmetro da roda Capstan | 1000 mm | 1600 mm | 1800 mm | 2000 mm |
| Força máxima de arranque | 2T | 5T | 10T | 15T | |
| Potência do motor | 18.5 KW | 22 kW | 37 kW | 55 kW | |
| Tamanho da bobina | 315 mm | 400 mm | 500 mm | 630 mm | |
| Bobbin Central de Pagamento | 315 mm | 1250 mm | 1600 mm | 1600 mm | |
| Bobbin de captação | 1250 mm | 2000 mm | 2000 mm | 2500 mm | |
| Velocidade linear máxima de arranque | 25 m/min | 30 m/min | 340,7 m/min | 20 m/min | |
| Altura central | 1000 mm | 1000 mm | 1000 mm |
1100 mm
|
|
4Foto.
5Foto de embalagem.
6A nossa fábrica e a nossa apresentação.
A Hejian Baohong Electrical Machinery Co., Ltd. foi fundada em 2006.tem sido o maior fabricante profissional de máquinas de filamento de fios e máquinas de colocação no norte da China.
Desde 2006, confiando no cuidado e apoio dos nossos clientes,Baohong Machinery tem sido dedicado à pesquisa e desenvolvimento de máquina de filamento de fio e máquina de colocação e fez uma grande melhoriaAgora nós nos tornamos a única fábrica que pode desenvolver a produção da série de máquinas de enxaguante rígido JLK para ser uma linha de montagem de processamento na China,e também desenvolvemos independentemente as linhas de encalhamento JGB Bow skip, as linhas de cablagem do tipo CGB Bow skip e as linhas de colocação do tipo CLY High speed Cradle.
Agora, Hejian Baohong Electrical Machinery Co., Ltd., cobre uma área de 10000 metros quadrados, oficina de produção 8000 metros quadrados.O valor anual da produção é superior a 10 milhões de dólares no momento, e tornou-se um dos mais importantes fabricantes de máquinas de enrolar na China.
