Detalhes do produto:
Condições de Pagamento e Envio:
|
| Nome: | Tipo tubular máquina de encalhamento de Wire&Cable | Tipo: | Tipo tubular |
|---|---|---|---|
| Utilização: | Enxaguante de fios | Materiais: | Fio de cobre, fio do al e núcleo do cabo isolado. |
| Carretéis: | 200 milímetros, 250 milímetros, 315 milímetros, 400 milímetros, 500 milímetros, 630 milímetros, 800 | Maneira do freio: | Freio pneumático |
| Cor da máquina: | Personalizado | Tempo de garantia: | Um ano |
| Destacar: | Strander tubular de alta velocidade,Strander tubular de cobre,200mm Bobbin Tubular Strander |
||

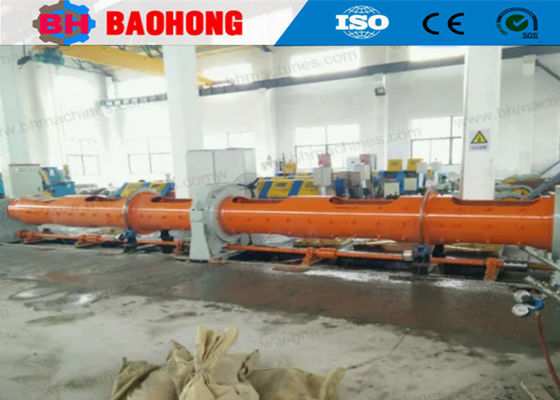

Máquina de enxaguamento de fios e cabos de tipo tubular de cobre de alta velocidade com bobina de 200 mm
1Aplicação
A máquina de filamento tubular é utilizada para fios de cobre, fios de alumínio e núcleo de cabo isolado.Estrangulamento tubular com torção traseira, para 1 + 6 Bobbin, 1 + 12 Bobbin cobre / alumínio redondo e condutores compactos e estrangulamento de fio de aço.
A velocidade de produção é extremamente rápida, por exemplo, JGG/1+6 Tubular Stranding Machine, 45mm2 fios nus, passo 105mm, a velocidade é de 2500m/h.A máquina de enxaguar pode produzir 30000m de fiosSe reduzirmos o tempo de carregamento e descarregamento, e o tempo de parada do host, por exemplo 3 horas, 20000 metros de condutor podem ser produzidos.
2Características
2.1 Nós personalizamos esta máquina de enxaguamento de tipo tubular de acordo com os requisitos dos clientes.
2.2 A máquina de enrolar é concebida com 1+5 bobinas, 1+6 bobinas, 1+8 bobinas, 1+10 bobinas, 1+12 bobinas, gaiolas ou de acordo com as exigências dos clientes.
2.3 Bobbin: 200 mm, 250 mm, 315 mm, 400 mm, 500 mm, 630 mm, 800 mm, 1000 mm, 1250 mm DIN 46397 Padrão / Modificado.
2.4 Máquina de enxaguamento tubular, Cages apoiados em bom rolamento em ambas as extremidades.
2.5 A jaula tubular é aquecida, o que reduz a tensão interna e aumenta a vida útil.
2.6 Alta eficiência e velocidade, baixo ruído, longa vida útil. 200 / 1 + 6 velocidade máxima da gaiola 1400 RPM. 200 / 1 + 18 velocidade máxima da gaiola 900 RPM. 1250 / 1 + 5 velocidade máxima da gaiola 100 RPM.
2.7 Bobinas fechadas com pinças mecânicas: uma é móvel e outra fixa, ou a bobina é fixada no eixo por fecho.
2.8 Dispositivo de travagem diferente para a tensão da bobina.
2.9 Freio pneumático de disco para Cage.
2.10 PLC equipado, opcional.
2.11 As caixas de engrenagem chave adotam as melhores caixas de engrenagem da China.
2.12 Um dispositivo eletromagnético de travagem de fios para cada dispositivo de fixação da bobina. Um dispositivo de travagem por indução está no contador mecânico do medidor. Estes dispositivos detetarão 99,9% de travagem de fios.
3Parâmetros técnicos
|
Modelo (máquina de enxaguamento tubular)
|
JGG-400 | JGG-500 | JGG-630 | |
| Diâmetro do fio único |
Cobre
|
φ1,2-2,6 mm | φ1,4-4 mm | φ2-7 mm |
|
Alumínio
|
φ1,8-2,6 mm | φ1,8-4 mm | φ2-7 mm | |
|
OD máximo do condutor em cadeia
|
φ7 mm | φ10 mm | φ12 mm | |
| Arranque de barragem |
6 Gaiolas para o encalhamento
|
37 a 281 mm | 44-338 mm | 82 a 620 mm |
|
12 Gaiolas de bobinhos
|
37 a 281 mm | 44-338 mm | 82 a 620 mm | |
|
18 Gaiolas de bobinos
|
44 a 334 mm | 44-338 mm | 82 a 620 mm | |
| Velocidade de rotação |
6 Gaiolas para o encalhamento
|
600 r/min | 600 r/min | 400 r/min |
|
12 Gaiolas de bobinhos
|
600 r/min | 500 r/min | 300 r/min | |
|
18 Gaiolas de bobinos
|
450 r/min | 400 r/min | 230 r/min | |
| Capstan |
Diâmetro da roda Capstan
|
φ600 mm | φ800 mm | φ1000 mm |
|
Força máxima de arranque
|
3T | 5T | 5T | |
|
Potência do motor
|
22 kW | 30 kW | 37 kW | |
|
Tamanho da bobina
|
400 mm | 500 mm | 630 mm | |
|
Bobbin Central de Pagamento
|
400 mm | 500 mm | 630 mm | |
|
Bobbin de captação
|
1250 mm | 1600 mm | 2000 mm | |
4Fotos.
5Fotos de embalagem.
6A nossa fábrica e as apresentações.
A Hejian Baohong Electrical Machinery Co., Ltd. foi fundada em 2006.tem sido o maior fabricante profissional de máquinas de filamento de fios e máquinas de colocação no norte da China.
Desde 2006, confiando no cuidado e apoio dos nossos clientes,Baohong Machinery tem sido dedicado à pesquisa e desenvolvimento de máquina de filamento de fio e máquina de colocação e fez uma grande melhoriaAgora nós nos tornamos a única fábrica que pode desenvolver a produção da série de máquinas de enxaguante rígido JLK para ser uma linha de montagem de processamento na China,e também desenvolvemos independentemente as linhas de encalhamento JGB Bow skip, as linhas de cablagem do tipo CGB Bow skip e as linhas de colocação do tipo CLY High speed Cradle.
Agora, Hejian Baohong Electrical Machinery Co., Ltd., cobre uma área de 10000 metros quadrados, oficina de produção 8000 metros quadrados.O valor anual da produção é superior a 10 milhões de dólares no momento, e tornou-se um dos mais importantes fabricantes de máquinas de enrolar na China.
