1000RPM Carbon Bow Skip Wire Stranding Machine com detecção de fio quebrado
Esta máquina de enrolamento de alto desempenho é projetada para torcer quatro núcleos isolados redondos usando uma forma de enrolamento de retorno, com capacidades integradas de enchimento e gravação não metálica.
Aplicações
Utilizado principalmente para torcer quatro núcleos isolados redondos com forma de filamento de torção para trás, com funções integradas de preenchimento e gravação não metálica.
Especificações técnicas
| Modelo (máquina de enxaguamento por salto) |
JGB-630 ((500) |
JGB-700 |
JGB-800 |
| Diâmetro do fio único - Cobre |
φ1,8-5 mm |
φ2-5 mm |
φ2,5-5 mm |
| Diâmetro do fio único - Alumínio |
φ2,0-5 mm |
φ2,5-5 mm |
φ3,0-5 mm |
| Diâmetro de fio único - fio de aço galvanizado |
φ1,0-4,0 mm |
φ1,2-4,0 mm |
φ1,5-4,0 mm |
| OD máximo do condutor em cadeia |
φ35-55 mm |
φ35-55 mm |
φ35-55 mm |
| Pista de encalhamento - Caixa de encalhamento de 6 bobinas |
31.1-235.0 mm |
31.1-235.0 mm |
31.1-235.0 mm |
| Max. Velocidade de rotação - 6 Bobbin Stranding Cage |
1000 r/min |
800 r/min |
700 r/min |
| Diâmetro da roda Capstan |
1200 mm |
1400 mm |
1400 mm |
| Força máxima de arranque |
10 T |
10 T |
12 T |
| Potência do motor |
37 kW |
45 kW |
55 kW |
| Tamanho da bobina |
630*475*127 |
710*530*127 |
800*600*127 |
| Bobbin Central de Pagamento |
630*475*127 |
710*530*127 |
800*600*127 |
| Bobbin de captação |
1250*950*80 |
1600*1180*80 |
1600*1180*80 |
| Velocidade linear máxima de arranque |
235 m/min |
200 m/min |
170 m/min |
| Altura central |
1000 mm |
1000 mm |
1000 mm |
Principais componentes
- Estação central de pagamento
- Caixa de encalhamento
- Portador de matriz
- Cabeça de gravação não metálica
- Contador de medidores mecânicos
- Tipos de colunas
- Sistema de transmissão mecânica
- Sistema de controlo elétrico

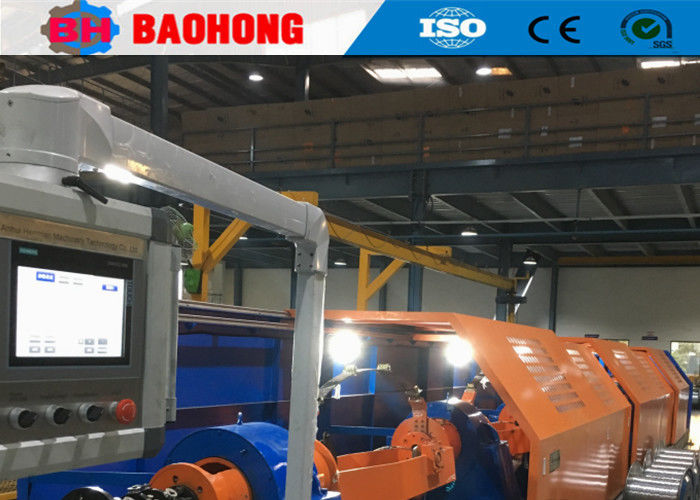

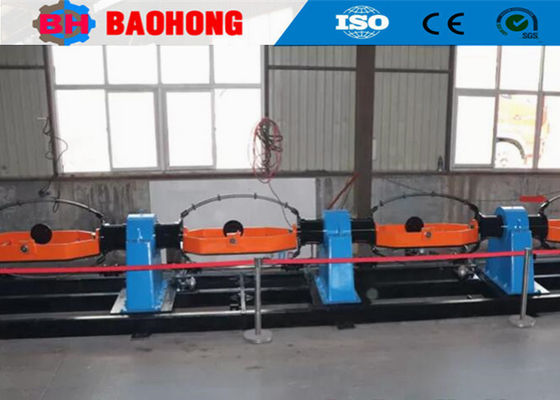

Imagens do produto
Embalagem
Informações do fabricante
A Hejian Baohong Electrical Machinery Co., Ltd. foi fundada em 2006.e tornou-se o maior fabricante profissional de máquina de filamento de fio e máquina de colocação no norte da China.
Desde 2006, a Baohong Machinery tem se dedicado à pesquisa e desenvolvimento de máquinas de enrolamento e colocação de fios, alcançando avanços tecnológicos significativos.Nós somos a única fábrica na China capaz de desenvolver JLK rígido linha de processamento de linha de montagem série máquina de enxaguanteDesenvolvemos de forma independente linhas JGB Bow skip stranding, linhas CGB Bow skip tipo cablagem, e CLY High speed Cradle tipo linhas de colocação.
Hejian Baohong Electrical Machinery Co., Ltd cobre uma área de 10.000 metros quadrados com uma oficina de produção de 8.000 metros quadrados.incluindo 10 profissionais de I&DCom um valor de produção anual superior a 10 milhões de dólares, desenvolvemos-nos em um dos mais importantes fabricantes de máquinas de enrolamento da China.
