Detalhes do produto:
Condições de Pagamento e Envio:
|
| Nome do equipamento: | Pague fora e pegue o suporte para rebobinar | Tipo: | Coluna vertical Shaftless |
|---|---|---|---|
| Especificações do carretel: | 1600 | Materiais: | Aço/al |
| Cor do equipamento: | Como requisito | Período de garantia: | 12 meses de garantia |
| Aplicativo: | Acessórios profissionais da máquina do cabo | ||
| Destacar: | Suporte de desenrolamento para máquinas de cabos,Suporte de recolhimento para extrusoras,Acessórios profissionais para rebobinagem de cabos |
||
Acessórios Profissionais para Máquinas de Cabos Suporte de Descarga e Recolhimento para Máquina de Rebobinamento / Extrusão
1. Aplicação
A máquina é do tipo de travessia de pórtico com carcaça de tubo montada superiormente. A estrutura do pórtico é feita por dobra e soldagem. Os dois contrapontos do carretel de fio são movidos para cima/baixo por uma porca de fuso de esferas acionada por dois motores através de um redutor de velocidade ciclóide. Cada bloco de cauda pode se mover sozinho, ou os blocos centrais podem se mover simultaneamente. Um dispositivo de proteção dupla também é equipado. Quando necessário, também pode ser equipado com fusos de cauda para carretéis de fio de várias especificações. O aperto do carretel de fio é realizado pelo motor que aciona o redutor com proteção contra sobrecarga. O motor de recolhimento adota um motor de frequência variável AC de 5,5kw, que aciona o eixo principal do carretel para girar através da caixa de engrenagens. O motor de recolhimento é controlado pelo controlador da série G120, e a travessia é acionada por um motor servo Mitsubishi de 0,75KW e um controlador servo Mitsubishi; O passo do cabo é definido através da tela sensível ao toque, e o tamanho e a tensão do passo do cabo podem ser definidos a qualquer momento; Toda a máquina é equipada com ajuste de velocidade, tensão e passo. Botões de avanço e retrocesso de recolhimento são definidos, e exibição de tensão e exibição de passo são definidas. O controle de tensão do recolhimento é realizado por torque ou velocidade. O PLC S7-200 é usado para gerenciar toda a máquina, fornecendo o canal de conexão e os sinais relevantes com o sistema de controle principal.
2. Parâmetro Técnico
|
Bobina de recolhimento
|
Largura da bobina
|
Diâmetro máximo do cabo
|
Velocidade de recolhimento
|
Peso de carregamento
|
| PN630-1250 | 400~950mm | Φ20mm | 120m/min | 2T(máx) |
| PN800-1600 | 600-1180mm | Φ40mm | 100m/min | 4T(Máx) |
| PN1000-PN2000 | 750~1500mm | Φ60mm | 80m/min | 8T(máx) |
| PN1250-PN2500 | 950~1900mm | Φ80 | 80m/min | 12T(máx) |
| PN1600-PN3150 | 1180~2300mm | Φ120mm | 50m/min | 18T(máx) |

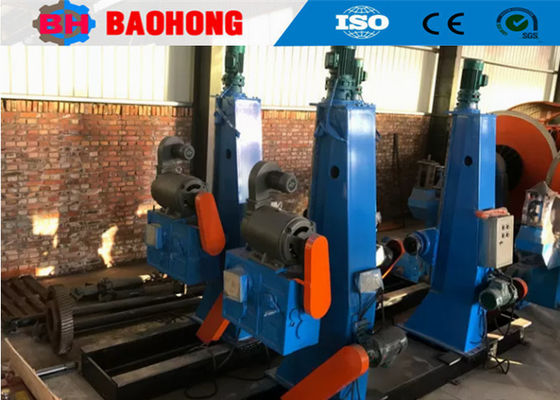

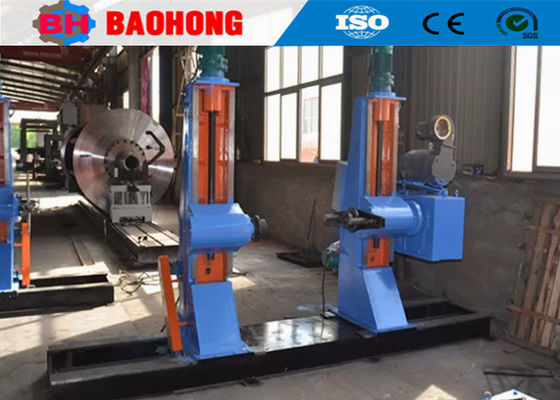

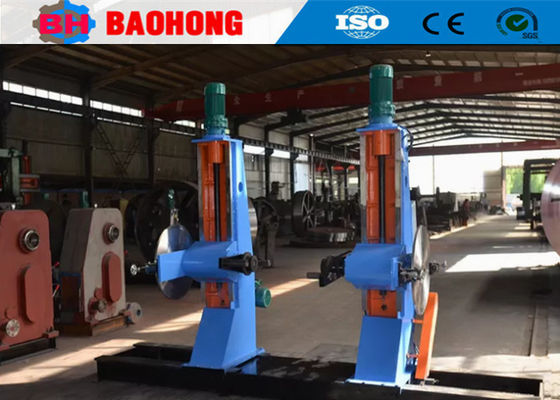

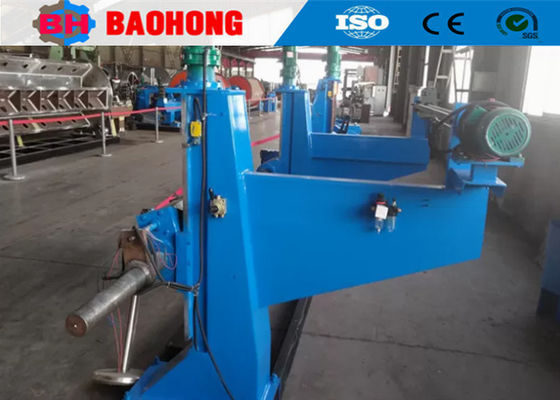

3. Fotos
