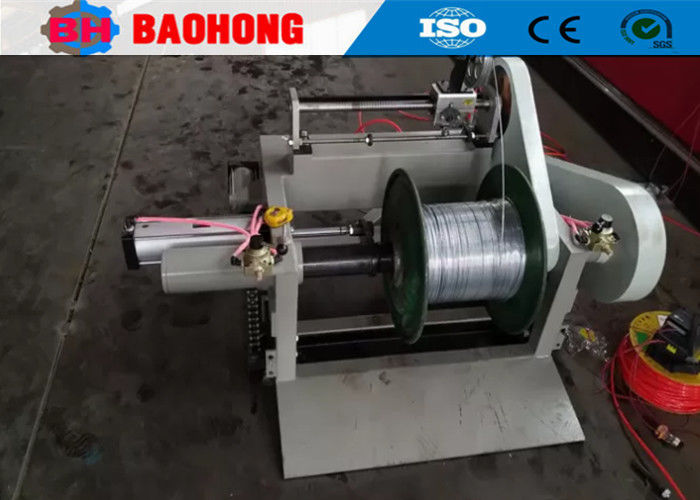

Máquina de enrolamento automática do cabo de fio para a detecção da centelha elétrica

Máquina Automática de Enrolamento de Cabos para Detecção Elétrica de Faíscas

1. Tecnologia de processamento

A grande dobradeira é usada para dobrar a chapa de aço para a estrutura do quadro. Quatro estruturas de quadro compartilham o círculo igualmente e são soldadas juntas com os grandes discos em ambos os lados. Todas as estruturas também são soldadas ao tubo central de parede espessa. Toda a estrutura é forte e bonita.

Após o processo de soldagem, toda a estrutura é recozida no forno de recozimento, o que removerá as tensões internas.

Em seguida, toda a estrutura será usinada no grande torno horizontal. Este torno horizontal é grande o suficiente para usinar cada peça em uma única etapa, sem mudar de uma extremidade para a outra. Este processo manterá a concentricidade de toda a estrutura, prolongando a vida útil dos rolamentos em ambas as extremidades.

A máquina de perfuração e mandrilamento de furos profundos pode usinar os furos instalados para os dispositivos de fixação. Os furos para um par de dispositivos de fixação são usinados em uma única etapa, o que mantém ambos os furos na mesma concentricidade. A concentricidade reduzirá a taxa de quebra de fio e prolongará a vida útil do rolamento para o dispositivo de fixação.

Este torno vertical de coluna dupla é usado para usinar o disco grande para a máquina de encordoamento tipo berço e o cabrestante da máquina de trefilação. Esta máquina pode usinar e polir as ranhuras para proteger o cabo e manter a mesma força de tração.

Fresadora tipo plaina grande, que é usada para fresar o chassi principal da gaiola de trefilação principal e o chassi de recolhimento e fornecimento. A fresadora tipo plaina grande pode garantir que todas as superfícies planas sejam usinadas de uma vez para manter a distribuição homogênea da altura da superfície usinada pela fresadora. Tudo isso permitirá que toda a máquina funcione suavemente.

A máquina de balanceamento dinâmico é o equipamento de produção chave para produzir equipamentos de fio e cabo de alta velocidade, especialmente a gaiola de trefilação de quadro rígido e a gaiola de trefilação tubular. O processo de usinagem da gaiola de trefilação levará a diferentes forças excêntricas, que serão detectadas pela máquina de balanceamento dinâmico. Após a correção, a gaiola de trefilação atenderá facilmente aos requisitos de rotação em alta velocidade e aumentará a vida útil.

O forno de recozimento elétrico é indispensável para produzir máquinas de fabricação de fios e cabos, particularmente máquinas de trefilação de quadro rígido e máquinas de trefilação tubular. A tensão interna da gaiola de trefilação principal é grande quando ela é soldada. A tensão interna é liberada fortemente pelo tratamento térmico. Este processo de produção garantirá que a gaiola de trefilação não apresente deformação e fratura, melhorando a qualidade interna.

2. Fotos

3. Nossa fábrica e introdução

A Hejian Baohong Electrical Machinery Co., Ltd. foi fundada em 2006. Nossa empresa está localizada na Zona de Desenvolvimento Econômico da Cidade de Hejian, Província de Hebei, e tem sido o maior fabricante profissional de máquinas de trefilação e máquinas de encordoamento no Norte da China.

Desde 2006, contando com o cuidado e apoio de nossos clientes, a Baohong Machinery tem se dedicado à pesquisa e desenvolvimento de máquinas de trefilação e máquinas de encordoamento e fez grandes melhorias. Agora nos tornamos a única fábrica que pode desenvolver a produção da série de máquinas de trefilação de quadro rígido JLK para processamento em linha de montagem na China, e também desenvolvemos independentemente as linhas de trefilação tipo Bow skip JGB, as linhas de cablagem tipo Bow skip CGB e as linhas de encordoamento tipo berço de alta velocidade CLY.

Agora, a Hejian Baohong Electrical Machinery Co., Ltd. cobre uma área de 10.000 metros quadrados, com oficina de produção de 8.000 metros quadrados. Nossa empresa tem 60 funcionários, incluindo 10 funcionários de P&D. O valor de produção anual é superior a 10 milhões de dólares atualmente, e se desenvolveu em um dos fabricantes de máquinas de trefilação mais importantes da China.
