Detalhes do produto:
Condições de Pagamento e Envio:
|
| Nome do produto: | Sun/máquina de encalhamento planetária | Tipo: | Planeta |
|---|---|---|---|
| Cebolinhas: | 500 | Materiais: | Aço |
| Código do SH: | 8479400000 | Altura central: | 1000 mm |
| Cores: | Opcional | Tempo de garantia: | 12 meses |
| Destacar: | strander planetário do cabo,máquina elétrica da fabricação de cabos |
||
Máquina de enrolamento solar / planetária, equipamento de fixação de cabos
1. Utilização
A máquina é utilizada para enrolar fios de Cu, Al, ACSR e fios isolados com torção traseira, também pode blindar cabos de aço ou filtro de Cu.
2Os personagens principais
As caixas de engrenagens chave adotam as melhores caixas de engrenagens na China, a caixa de engrenagens é quase sem ruído.
O corpo do anfitrião é de torção para trás. rodas de suporte suportam o corpo do anfitrião.A tensão do fio adota tensão de atritoA máquina está equipada com caixa de engrenagens de seis etapas com inversão positiva, dispositivo de travagem pneumática, todo o chassi de soldagem.
A máquina de blindagem de fita de aço de tipo meio-cortado 630 é opcional.Esta máquina é aplicável a fita de aço de diâmetro máximo 630mm. A tensão de atrito mecânico é ajustável. O ângulo da fita de aço pode ser ajustado pela engrenagem de minhoca. Esta máquina é aplicável a diferentes armaduras de fita de aço.
A faixa de atrito mecânico ou disco de atrito controla a tensão de retorno do fio. Este tipo de tensão do fio é de tipo ajustado manualmente.
A histerese magnética controla a tensão de retorno do fio. Este tipo pode ser controlado por PLC, e uma série de dados para a tensão de retorno é definida no PLC. A tensão do fio é mais estável, e a tensão de retorno do fio é mais elevada.da bobina cheia à bobina vaziaA tensão adota a quantidade analógica ou o tipo de feedback em tempo real.
O motor e a pequena caixa de velocidades controlam a bobina de retorno pela correia síncrona.Isto é uma espécie de sistema de tensão de compensação ativaA tensão do fio é de 0 a um máximo de dados. Este tipo de máquina é geralmente usado para fazer cabo OPGW e outro cabo que precisa de tensão de fio precisa.
3Configuração
Pay-off, mainframes de secção de 6 bobinas, secção de 12 bobinas, 18 bobinas, 24 bobinas e 30 bobinas, suporte de dados, tape lapper, unidade de blindagem, arranque, decolagem, sistema acionado e sistema elétrico.
4Parâmetros técnicos
| Modelo (máquina de enxaguamento planetário) | JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Diâmetro do fio único | Cobre | φ1-1,6 mm | φ1-4 mm | φ1,2-5 mm | φ1,5-5 mm |
| Alumínio | φ1,2-2 mm | φ1,2-4 mm | φ1,4-5 mm | φ2,0-5 mm | |
| OD máximo do condutor em cadeia | φ14 mm | φ28 mm | φ35 mm | φ45 mm | |
| Arranque de barragem | 6 Gaiolas para o encalhamento | 26-435 | 39 a 695 | 44-770 | 48-840 |
| 12 Gaiolas de bobinhos | 30 a 526 | 43-774 | 47-858 | 50-928 | |
| 18 Gaiolas de bobinos | 34 a 639 | 47-858 | 55-1001 | 65-1201 | |
| 24 A gaiola de caçadores de bobinhos | 38-749 | 51 a 940 | 63-1151 | 75-1601 | |
| Velocidade de rotação | 6 Gaiolas para o encalhamento | 218 r/min | 120 r/min | 106 r/min | 55 r/min |
| 12 Gaiolas de bobinhos | 118 r/min | 110 r/min | 97.5 r/min | 45 r/min | |
| 18 Gaiolas de bobinos | 108 r/min | 100 r/min | 82.9 r/min | 35 r/min | |
| 24 A gaiola de caçadores de bobinhos | 98 r/min | 90 r/min | 74 r/min | 25 r/min | |
| Capstan | Diâmetro da roda Capstan | 1000 mm | 1600 mm | 1800 mm | 2000 mm |
| Força máxima de arranque | 2T | 5T | 10T | 15T | |
| Potência do motor | 18.5 KW | 22 kW | 37 kW | 55 kW | |
| Tamanho da bobina | 315 mm | 400 mm | 500 mm | 630 mm | |
| Bobbin Central de Pagamento | 315 mm | 1250 mm | 1600 mm | 1600 mm | |
| Bobbin de captação | 1250 mm | 2000 mm | 2000 mm | 2500 mm | |
| Velocidade linear máxima de arranque | 25 m/min | 30 m/min | 340,7 m/min | 20 m/min | |
| Altura central | 1000 mm | 1000 mm | 1000 mm | 1100 mm | |
5Foto.

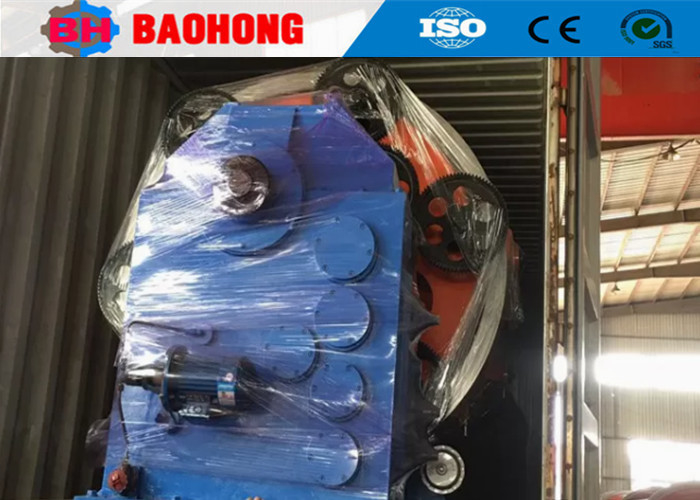

6Foto de embalagem.
7A nossa fábrica e a nossa apresentação.
A Hejian Baohong Electrical Machinery Co., Ltd. foi fundada em 2006.tem sido o maior fabricante profissional de máquinas de filamento de fios e máquinas de colocação no norte da China.
Desde 2006, confiando no cuidado e apoio dos nossos clientes,Baohong Machinery tem sido dedicado à pesquisa e desenvolvimento de máquina de filamento de fio e máquina de colocação e fez uma grande melhoriaAgora nós nos tornamos a única fábrica que pode desenvolver a produção da série de máquinas de enxaguante rígido JLK para ser uma linha de montagem de processamento na China,e também desenvolvemos independentemente as linhas de encalhamento JGB Bow skip, as linhas de cablagem do tipo CGB Bow skip e as linhas de colocação do tipo CLY High speed Cradle.
Agora, Hejian Baohong Electrical Machinery Co., Ltd., cobre uma área de 10000 metros quadrados, oficina de produção 8000 metros quadrados.O valor anual da produção é superior a 10 milhões de dólares no momento, e tornou-se um dos mais importantes fabricantes de máquinas de enrolar na China.
8. FAQ
- P: O que podemos oferecer aos nossos clientes?
A: Nosso pessoal profissional de produção e técnico pode treinar os funcionários de nossos clientes e garantir a produção suave dos clientes.
- Q: Quanto tempo dura a garantia da máquina?
A: Período de garantia de um ano (desde a conclusão da depuração mecânica na fábrica do comprador)
- P: Por que escolho a sua empresa?
R: Temos mais de 15 anos de experiência profissional na produção de máquinas de cabos, fornecendo produtos de alta qualidade e alta segurança.
Temos uma equipa experiente de trabalhadores qualificados e engenheiros.
Podemos apoiar o treinamento de engenheiros estrangeiros.
Podemos personalizar o desenho, para aceitar o desenho da amostra do cliente.
Podemos fornecer aos clientes serviço pós-venda.
